Safety Panel „SP200“

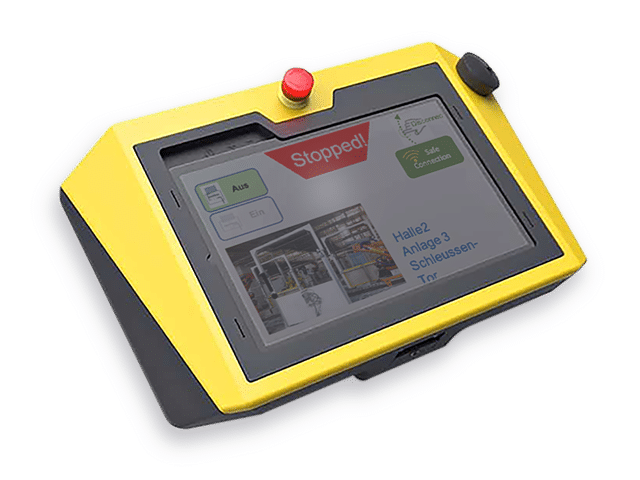

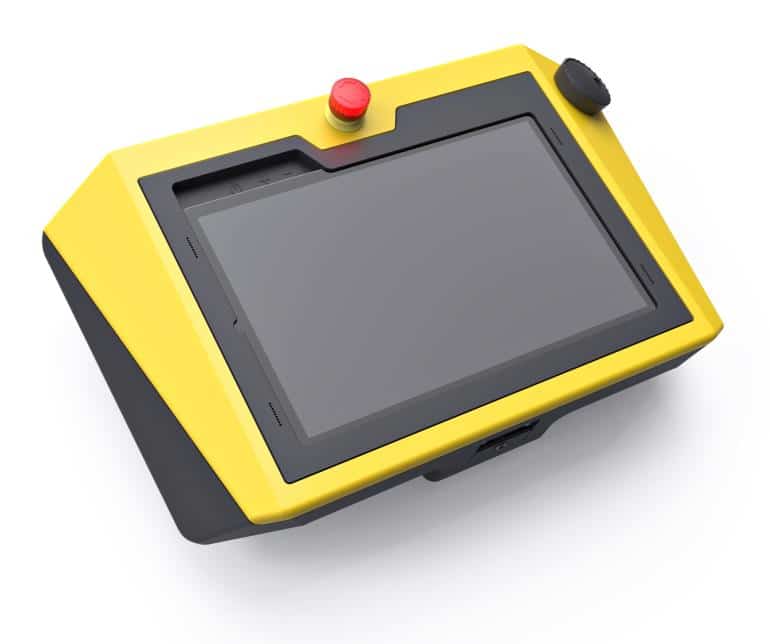

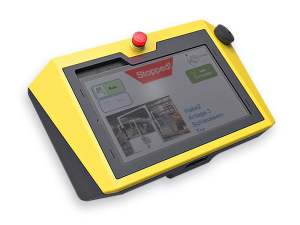

Das Safety Panel „SP200“ der ACD Antriebstechnik ist ein kabelloses oder kabelgebundenes Handbediengerät mit verschiedenen Sicherheitsfunktionen, das auch zur Prozess- und Maschinensteuerung verwendet werden kann.

Produktinformationen

Safety Panel „SP200“

Über kundenspezifische Wechselrahmen können Tablets unterschiedlicher Hersteller mit Displays zwischen 10,5 und 11“ (weitere Größen auf Anfrage) zur Visualisierung von Prozessen und Steuerung von Maschinen in das SP200 integriert werden. Es sind Tablets mit den Betriebssystemen Android, iOS und Windows einsetzbar. Dabei sind alle Tabletfunktionalitäten uneingeschränkt nutzbar und durch den Einsatz eines zusätzlichen Standard-Akkusystems wird eine sehr hohe Laufzeit erreicht. Die integrierten Bedienelemente Not- Halt, Zustimmtaster und Drehgeber werden durch die integrierte Sicherheitselektronik erfasst. Die Sicherheitsdaten werden per sicherer Funkstrecke an eine Gegenstelle (Sicherheits-Gateway) übertragen. Zudem hat die Sicherheitselektronik eine Verbindung zum universellen Tablet um per App Bedien- und Konfigurationsdaten austauschen zu können. Das Sicherheit Gateway kann selbst eine Sicherheitssteuerung sein oder Verbindungen zu weiteren Sicherheitssteuerungen und sicheren Bussystemen herstellen. Im SP200 können Verbindungen zu mehreren Sicherheits-Gateways konfiguriert werden.

Eine direkte kabelgebundene Anbindung des SP200 an bestehende Sicherheitssteuerungen nach kundenspezifischen Anforderung ist ebenfalls möglich.

Technische Daten

Alle Daten auf einen Blick

Integrierbare Tablets
Integrierbare Tablets
  • Einsatz von Standard-Tablets zwischen 10,5“ bis 11“ (Weitere Größen auf Anfrage)
  • Betriebssysteme Android, iOS und Windows
  • Leistungsdaten vom Kunden frei wählbar
  • Tablet-Hersteller vom Kunden frei wählbar (Vorzugstypen aufgrund bestehender Wechselrahmen)
  • Alle Bedien-, sowie optische und akustische Elemente und Schnittstellen sind frei zugänglich und standardmäßig nutzbar
  • Einfaches Austauschen und Hochrüsten durch Wechselrahmenprinzip
Spannungsversorgung/Akku
  • Im SP200 ist eine handelsübliche Powerbank verbaut
  • Akkukapazität (Tablet + Powerbank)
  • ca. 215Wh (43.000 mAh/5V)
  • Laufzeit ca. 100 Stunden (je nach Konfiguration und Energiesparmodus)
  • schnellladefähig
  • Laden über USB-C oder induktives Laden (Ladeschale) in Q2/2021
Software/Anwendungsfälle
  • Apps von ACD-A (ladbar aus Google Play Store, App Store (Apple) und Microsoft Store):
  • Anwendungsfall „Safety-Panel“
    • SP200-Apps
      • für Sicherheitsparametrierung und -konfiguration
      • Auswahl des Sicherheits-Gateways
      • Firmware-Update auf SP200-Geräte
  • Anwendungsfall „Drives“
    • DriveCon-Apps (Software zur Antriebskonfiguration)
      • Visualisierung/Diagnose
      • Konfiguration
      • Firmware-Update
Motorsteuerung
Konformität zu EU-Richtlinien
  • Maschinenrichtlinie 2006/42/EG
  • EMV-Richtlinie 2014/30/EU
  • Funkanlagen-Richtlinie 2014/53/EU
  • RoHS-Richtlinie 2011/65/EU
Sicherheitsstandards
  • EN 61508 SIL 3
  • EN ISO 13849-1 Kat. 4/PLe
Bedienelemente
  • Beleuchteter Not-Halt-Schalter Zustimmtaster
  • Zweihandbedienung s. EN ISO 13851, Abs. 8.7
  • Drehgeber/Handrad sichere Drehgeber nutzbar
Schnittstellen
  • Tablet-Schnittstellen WLAN, Bluetooth, USB-C, …
  • Schnittstellen Sicherheitselektronik (HMI) USB, Bluetooth LE, RS485, CAN, LAN, …
  • Schnittstellen SP200 zur Maschine rein wireless, rein kabelgebunden, Mischvarianten
Abmessungen
  • Höhe x Breite x Tiefe 235 x 383 x 62 mm
  • Gewicht (inkl. Tablet und Powerbank) Ca. 1,3 kg
