Terminal Portable M2Smart®SE UHF-RFID

M2Smart®SE avec UHF-RFID

Le module M2UHF-RFID transforme l’ordinateur de poche mobile M2Smart®SE en un ordinateur de poche UHF-RFID de qualité industrielle. Avec son antenne à polarisation linéaire et une puissance de sortie réglable jusqu’à 23 dBm (courte distance) òu 27 dBm (moyenne distance), le module compact couvre les scénarios d’application typiques dans les environnements industriels.

Informations générales

M2Smart®SE avec UHF RFID

Flexible et modulaire pour vos processus RFID

Faits marquants

  • Bande de fréquences UE : 865 à 868 MHz
  • Bande de fréquences dans le monde : 902 à 928 MHz
  • Type d’antenne : Linéaire intégrée polarisée
  • ePop-Loq® adaptateur pour lecteur RFID de TSL ; par exemple Longrange UHF RFID
  • Application DEMO pratique avec de nombreuses options de configuration
  • Système d’exploitation Android™ Industrial+, où l’accent est mis sur les aspects de sécurité
  • Fonctionnalité plug and play fiable pour les changements fréquents de modules
  • Usabilité intuitive grâce à l’environnement commun Android™
  • Conception de boîtiers robustes pour une utilisation quotidienne difficile
  • Combinaison avec d’autres modules tels que claviers, poignée, scanner (courte/moyenne/longue portée), etc.

En 2020, le terminal portable M2Smart®SE a reçu le prix du design iF, le prix allemand de l’innovation et le prix de l’innovation du Land de Bade-Wurtemberg.
ACD remporte plusieurs prix de l'innovation avec le M2SmartSE

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Caractéristiques Techniques

Toutes les données en un coup d’œil

UHF-RFID moyenne distance
  • Gamme de fréquences UE : 865 à 868 MHz
  • Gamme des fréquences dans le monde : 902 à 928 MHz
  • Plage de leture : Jusqu’a 6 mètres
  • Type d’antenne : Linéaire intégrée polarisée
  • Puissance de sortie : 0 dBm à +27 dBm
  • Approbations : CE
  • Module RFID M2UHF de protection contre l’intrusion : IP54
  • M2UHF-RFID App : ACD M2UHF-RFID App avec divers réglages et les fonctions de lecture, d’écriture et de localisation des balises UHF-RFID
  • ePop-Loq® adaptateur pour lecteur RFID de TSL ; par exemple Longrange UHF RFID
Protocoles RFID pris en charge
  • EPCglobal UHF Class 1 Gen 2
  • ISO 18000-63 (anciennement 18000-6C)
  • DRM (Dense Reader Mode) support
Système
  • NXP® i.MX8M Mini, 4x Cortex A53 (4x 1,8 GHz) et 1x Cortex M4 (1x 400 MHz)
  • 16 Go Flash, possibilité d’utiliser une mémoire plus grande en option
  • 2 Go de RAM, possibilité d’utiliser une mémoire plus grande en option
  • Android™ Industrial+ ; version 9.0
Affichage / Écran
  • 4,8″ écran couleur TFT avec rétro-éclairage LED
  • 1280 x 720 pixels, 280 cd/m²
  • 3 LEDs d’état
  • Capacitif, dureté de surface selon la catégorie MOHS 5-6
En option
  • Appareil photo autofocus de 5 mégapixels avec éclairage
  • WLAN selon IEEE 802.11 a/b/g/n/ac/d/h/e/i/r/w/v (2,4 GHz/5 GHz) inclue communication en champ proche compatible bluetooth 5.0
  • Sécurité WLAN : WEP, WPA, IEEE802.11i (Personal and Enterprise), WPA2, WPA2-PSK, 802.11x: l’authentification
  • SOTI® certification
UHF-RFID courte distance
  • Gamme de fréquences UE : 865 à 868 MHz
  • Gamme des fréquences dans le monde : 902 à 928 MHz
  • Plage de leture : Jusqu’a 1,5 mètres
  • Type d’antenne : Linéaire intégrée polarisée
  • Puissance de sortie : 0 dBm à +23 dBm
  • Approbations : CE, FCC (approbations non européennes supplémentaires à suivre en 2021)
  • Module RFID M2UHF de protection contre l’intrusion : IP54
  • M2UHF-RFID App : ACD M2UHF-RFID App avec divers réglages et les fonctions de lecture, d’écriture et de localisation des balises UHF-RFID
  • ePop-Loq® adaptateur pour lecteur RFID de TSL ; par exemple Longrange UHF RFID
Appareil
  • Boitier : ABS/PC
  • Type de protection : IP54/IP65
  • Dimensions : 174 x 82 x 28 mm (h x l x p)
  • Poids : Env. 390 g
  • Température de fonctionnement : -20 °C à 50 °C
  • Température de stockage : -20 °C à 60 °C
Clavier
  • Touche marche / arrêt latérale
Alimentation en courant électrique
  • Batterie à remplacement rapide, Li-Ion avec 22,8 Wh (6 000 mAh/3,8 V)
  • Station d’accueil avec station de charge pour batterie de rechange

Accessoires et Applications

Accessoires

accessoires station de charge ds2smart 00

DS2Smart® station d’accueil et de charge

DS2Smart® station d’accueil et de charge

accessoires station de charge ds2smart 00

DS2Smart® station de charge

DS2Smart® station de charge

DS2Smart® Station de développement

DS2Smart® station de développement

Boîtier avec affichage LED pour le chargement du M2Smart®SE ainsi que pour le chargement d’une batterie de rechange, avec câble USB en sortie pour la connexion à un PC.

DS2Battery station de charge (2-fois)

DS2Battery station de charge (2-fois)

Boîtier avec affichage LED pour charger deux batteries de rechange du M2Smart®SE.

Module M2Key16 Logistique

M2Key16 Logistique

Clavier à coque dure amovible de 16 touches en tant que module inférieur enfichable pour le M2Smart®SE, échange possible sans outils.

Adaptateur ePop-Loq pour le M2SmartSE

Adaptateur ePop-Loq®

Adaptateur ePop-Loq® pour la fixation de lecteurs RFID de TSL via le mécanisme coulissant enfichable supérieur et inférieur du M2Smart®SE.
Remarque : l’adaptateur ePop-Loq® n’est pas compatible avec le M2Smart®SE avec scanner de milieu de gamme.

M2Poignée5

M2Poignée5

Poignée pour le M2Smart®SE incluant le bouton du scanner. Une fixation et un retrait faciles sans outils sont possibles.
Note : Convient pour le M2Smart®SE avec scanner à courte portée. Le mécanisme coulissant supérieur et inférieur peut toujours être utilisé pour les M2Modules. Chargement dans le DS2Smart® actuel avec M2Griff5 possible.

M2Poignée5

M2Poignée5 SE

Poignée pour le M2Smart®SE incluant le bouton du scanner. Une fixation et un retrait faciles sans outils sont possibles.
Note : Convient pour M2Smart®SE avec scanner de milieu de gamme. Le mécanisme coulissant supérieur et inférieur peut toujours être utilisé pour les M2Modules. Chargement dans le DS2Smart® actuel avec M2Griff5 SE possible.

m2smart-se-etui-de-rangement-01

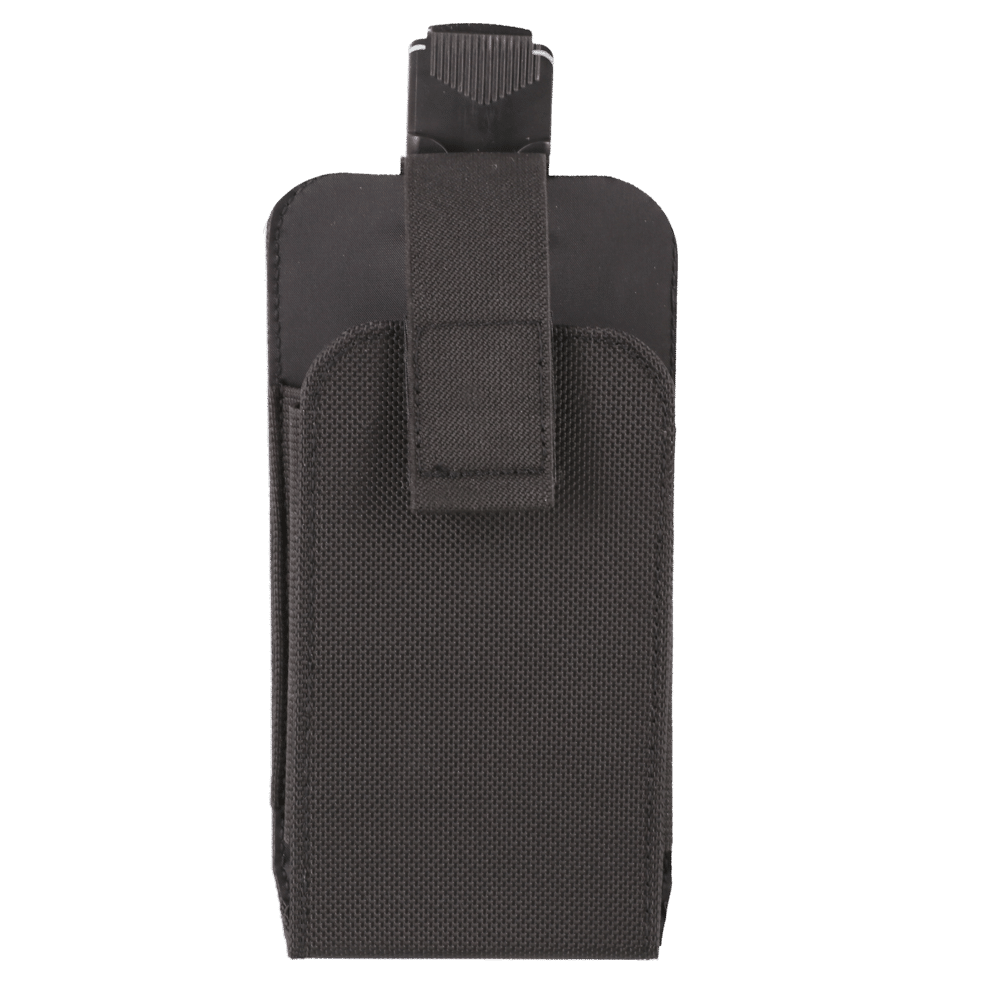

Pochette avec rabat de fermeture

Pochette en tissu noir avec Velcro pour la fixation du M2Smart®SE, clip pivotant pour la fixation à la ceinture inclus.

M2SmartSE Pochette sans rabat de fermeture

Pochette

Pochette en tissu noir avec Velcro pour la fixation du M2Smart®SE.

M2SmartSE Étui

Étui

Étui en tissu noir pour le M2Smart®SE avec boutons-pression pour le fixer à la ceinture. Convient aux appareils avec poignée.

Produits similaires

Produits qui peuvent également vous intéresser

Téléchargements
Fichiers à télécharger
M2Smart industrielle RFID

Un élément important sur la voie de l’usine intelligente !

M2Smart®SE avec M2UHF RFID

À l’heure de l’IdO et de l’industrie 4.0, il est de plus en plus important de surveiller en permanence et sans faille les flux de matières dans le processus de production. L’usine intelligente exige une grande transparence des données dans toutes les phases du processus de valeur ajoutée. Nombre de ces exigences sont satisfaites par les systèmes RFID fixes. Les lecteurs RFID portables sont également de plus en plus utilisés afin de pouvoir effectuer avec souplesse des opérations de lecture ou d’écriture individuelles selon les besoins. En tant que spécialiste des terminaux mobiles, ACD Elektronik GmbH tient compte de cette tendance et présente un nouveau lecteur RFID UHF mobile basé sur le M2Smart®SE.

En savoir plus
Application M2UHF-RFID correspondante

L’application M2UHF-RFID incluse offre un large éventail d’options permettant d’adapter le système aux besoins individuels. En plus des fonctions de lecture/écriture courantes, d’une localisation confortable des balises et d’autres caractéristiques utiles, il est possible, par exemple, de définir différentes régions de pays.
