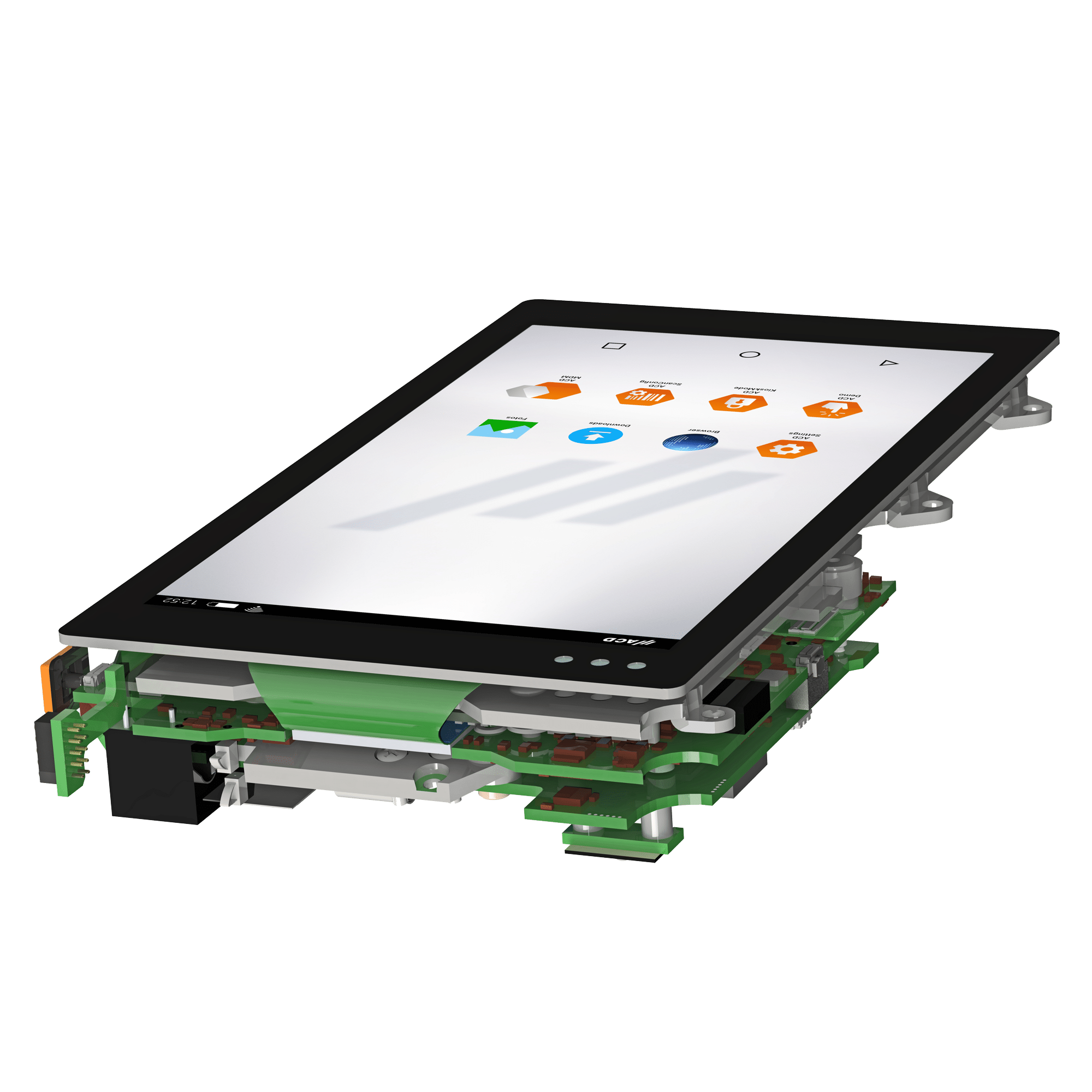

Aufbau eines Android HMI Gerätes, das mit der modularen Geräteplattform Android Device Kit entwickelt wurde

Android Device Kit: Baukasten für Android™ HMI Geräte

Modulare Geräteplattform mit Android™ Industrial+

Gelangen Sie schnell und risikofrei zu Ihrem individuellen Android™ HMI. Aufbauend auf unserem hauseigenen Android™ Betriebssystem und einem umfangreichen Hardware-Baukasten ist es mit dem Android Device Kit möglich, das perfekte Embedded Android™ System für Ihr spezifisches Anwendungsfeld zu entwickeln. Zwei Optionen stehen hierbei zur Verfügung. Das Android Device Kit Basic in Verbindung mit unserem M2Smart®SE und das Android Device Kit Premium.

Produktinformationen

Softwarevorteile durch Android™ Industrial+ für Android™ HMI-Geräte

Ein Grundbaustein des Android Device Kits ist das sichere Betriebssystem Android™ Industrial+. Der Fokus bei diesem Betriebssystem liegt auf den sicherheitsrelevanten Aspekten. So bietet das Android Industrial+ im Vergleich zur Consumer-Version eine stark verbesserte Security sowie die für den industriellen Einsatz wichtigen Attribute Stabilität und Langzeitverfügbarkeit von Patches und Upgrades. Folgende Merkmale zeichnen das extra sichere und industrietaugliche Android™ Betriebssystem der ACD Elektronik aus.

  • Langzeitverfügbarkeit und schnelle Integration von Security-Patches direkt vom Hersteller aus Deutschland
  • Keine Weitergabe von Daten an Dritte
  • Unabhängig von externen Diensten und individuell anpassbar
  • Der Quellcode liegt direkt bei der ACD Elektronik in Deutschland
  • Verfügbarkeit von ACD Standard-Apps und Services wie dem ACD KioskMode, ACD KioskBrowser oder dem ACD WebAppService
  • Entwicklung von kundenindividuellen Apps möglich
  • Kundenspezifisches Company Branding

Produktinformationen

Android Device Kit Basic

Beim Android Device Kit Basic handelt es sich um die Kombination aus M2Smart®SE als Grundgerät plus der Neuentwicklung eines individuellen Moduls. Das Android Device Kit Basic ist der schnellste und sicherste Weg hin zu einer individuellen Lösung für Ihre spezifische Anwendung. Als Grundgerät und Bedienerinterface dient hierbei das preisgekrönte und am Markt erprobte M2Smart®SE. Mit seinem patentierten Schiebemechanismus zum werkzeuglosen Modulwechsel ist es die perfekte Basis, um darauf aufbauend spezifische Module zu entwickeln. Die Modulentwicklung erfolgt in einem gemeinsamen Entwicklungsprojekt, sodass Sie am Ende ein auf Ihre Bedürfnisse abgestimmtes Modul für das M2Smart®SE erhalten. Weitere Vorteile des Android Device Kit Basic sind:

  • Grundgerät mit sicherem Betriebssystem Android™ Industrial+
  • 5 Zoll TFT Touchdisplay
  • WLAN nach IEEE 802.11 a/b/g/n/ac/d/h/e/i/r/k/w/v, BT-kompatibler Nahbereichsfunk 5.0
  • Auf Wunsch mit Shortrange- oder Midrange-Imager sowie einer 5 MP Autofokus Kamera
  • Eine Vielzahl an verschiedenen Modulentwicklungen ist denkbar
  • Stark reduzierte Entwicklungszeit dank dem M2Smart®SE als Grundgerät
  • Es können mehrere Module für verschiedene Anwendungsmöglichkeiten entwickelt werden
  • Auch zu einem späteren Zeitpunkt besteht die Möglichkeit weitere Module für das M2Smart®SE zu entwickeln

Android Device Kit Premium

Mit dem Android Device Kit Premium zum individuellen Android™-Gerät. Die Basis des Android Device Kit Premium ist unser breit aufgestellter Elektronikbaukasten gepaart mit einem großen Team an Hardware-Entwicklern sowie der jahrelangen Erfahrung bei der Entwicklung von mobilen Android™ HMI, wie dem M2Smart® HMI. Wir sind dadurch in der Lage, ein Embedded System Kit anzubieten, auf dessen Grundlage die Neuentwicklung nahezu jedes individuellen Embedded Android™ Gerätes für die unterschiedlichsten Einsatzgebiete möglich ist. Der umfangreiche Baukasten an Hardwarekomponenten umfasst unter anderem:

  • Displays in verschiedenen Varianten und Größen
  • Baseboard für CPU-Modul, Funk- und GPS-Modul
  • ARM CPU-Board, steckbar
  • NXP® i.MX8M Mini, 4x Cortex A53 (4x 1,8 GHz) und 1x Cortex M4 (1x 400 MHz)
  • Unterschiedliche Kommunikationsmodule
  • GPS-Module mit integrierten Antennen
  • Funkmodule mit WLAN, BT-kompatibler Nahbereichsfunk inkl. RED-Zertifizierung
  • Unterschiedliche Schnittstellen, Sensoren und weitere Komponenten
  • Oder komplett individuelle Komponenten, Ihren spezifischen Anforderungen entsprechend

Android Device Kit – auch intern eine Erfolgsgeschichte

Das perfekte Beispiel für das Finalisieren eines Android Device Kit Premium-Projektes ist das M2Smart®SE, welches auch das Grundgerät des Android Device Kit Basic ist. Das M2Smart®SE gewann 2020 den iF Design Award, den German Innovation Award sowie den Innovationspreis des Landes Baden-Württemberg und setzt mit seiner modularen Bauweise neue Maßstäbe hinsichtlich moderner Handheld-Computer. Basis des M2Smart®SE ist das bereits erwähnte Betriebssystem Android™ Industrial+. Des Weiteren verfügt es über einen patentierten Schiebemechanismus, mit welchem ein werkzeugloser Modulwechsel schnell und ohne Aufwand durchführbar ist. Das ermöglicht es dem Nutzer, ein einziges Gerät für unterschiedliche Prozesse zu verwenden. Für das M2Smart®SE wurde im Rahmen von Android Device Kit Basic-Projekten bereits eine Vielzahl an Modulen entwickelt, u. a. Tastaturen, Scanner und RFID-Reader. Auch eine Lösung für die Industrie zur sicheren Maschinenbedienung mit beleuchtetem Not-Halt und dreistufigem Zustimmtaster befindet sich bereits im Produktportfolio.

Folgende Spannungsversorgungen und Modul-Schnittstellen stehen bei einer Nutzung des M2Smart®SE als Basis des Entwicklungsprojektes zur Verfügung:

  • Für unteres Modul:
    3,3 V/200 mA
    USB 2.0
    Per Micro-Controller erzeugt: RS232, I2C, SPI, ADC, PWM
  • Für oberes Modul:
    3,3 V/200 mA
    ~ 3 bis 4,3 V (Akkuspannung)/1000 mA
    ~ 3 bis 5,2 V (Betrieb Dockingstation)/1000 mA
    USB 2.0
    Per Micro-Controller erzeugt: RS232, I2C, SPI, ADC, PWM

Einsatzfelder und Anwendungsmöglichkeiten des Android Device Kits

Das Android Device Kit bildet die Basis für viele Anwendungsszenarien. Überall dort, wo eine intuitiv bedienbare Nutzeroberfläche benötigt wird, kann aus den zahlreichen Varianten des Android Device Kits die passende Lösung erstellt werden. Ob als Bedienfeld für ein Laborgerät, als mobiles HMI für FTFs oder als Eingabefeld für ein Zeiterfassungssystem, die Möglichkeiten sind unbegrenzt und können durch individuelle Anpassungen der Hard- und Software noch zusätzlich erweitert werden.

Ihre Vorteile mit der ACD Elektronik als Partner

Im Rahmen des Android Device Kits liefern wir nicht nur Einzelkomponenten, sondern ein komplett funktionierendes Embedded Android™ System inklusive sicherem Betriebssystem.

Ihre Vorteile mit der ACD:

  • Geringe Time-to-Market
  • Geringes Entwicklungsrisiko bei der Entwicklung Ihres Android™-Gerätes durch die ACD als ganzheitlicher Entwicklungspartner
  • Großes Know-How in den Bereichen Android™ Betriebssystem und der Integration von verschiedenen Komponenten und Treibern
  • Langjährige Erfahrung in Design und Konstruktion von elektronischen Geräten, Systemen und Komponenten
  • Unterstützung bei Zulassungen und Zertifizierungen
  • Vier Produktionsstandorte mit hoher Fertigungstiefe
  • Umfangreicher Hard- und Softwaresupport

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Referenzen

Android™ HMI-Geräte: Das Android Device Kit im Einsatz

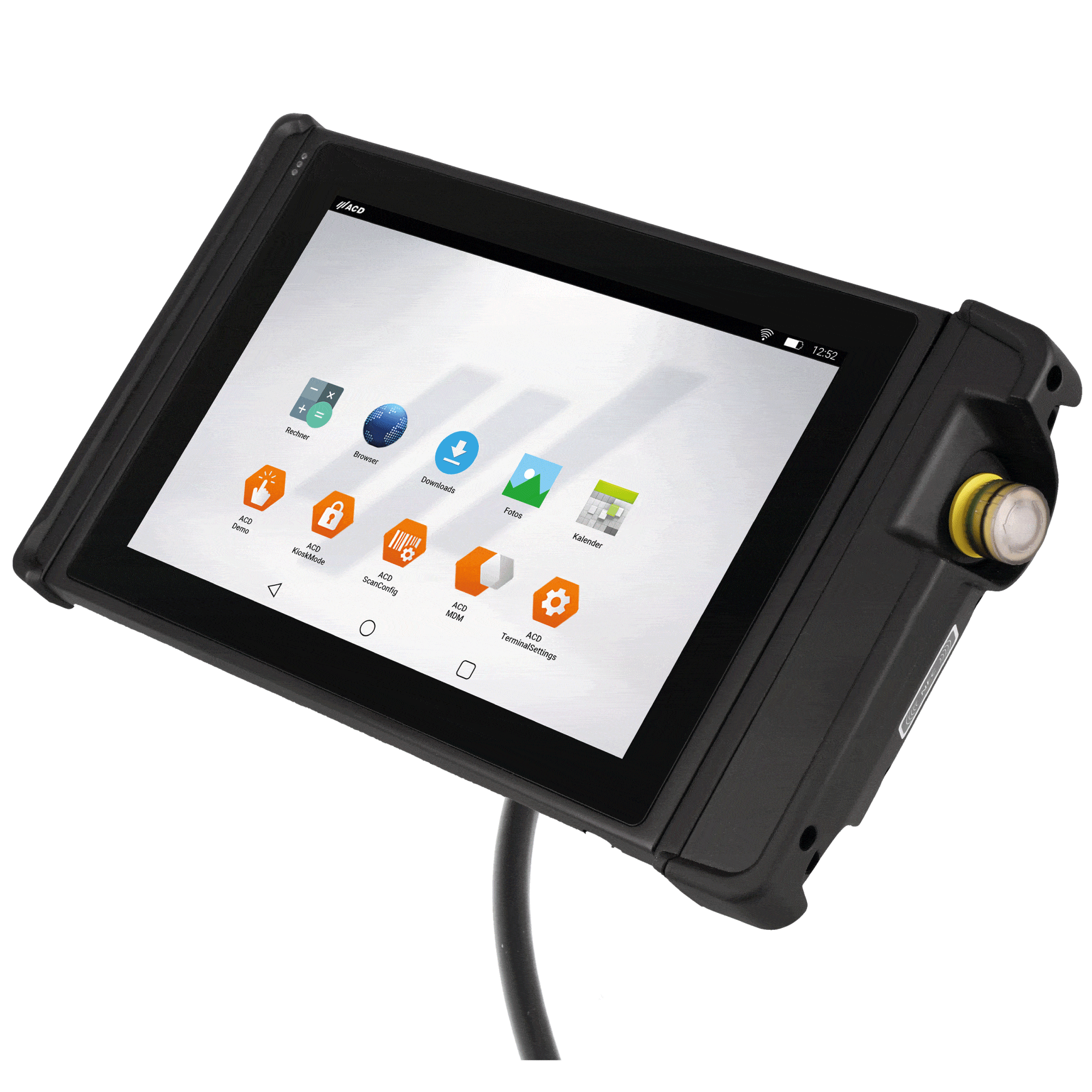

M2Smart HMI10

Kabelgebundene HMI mit großem Display zu optimalen Visualisierung.

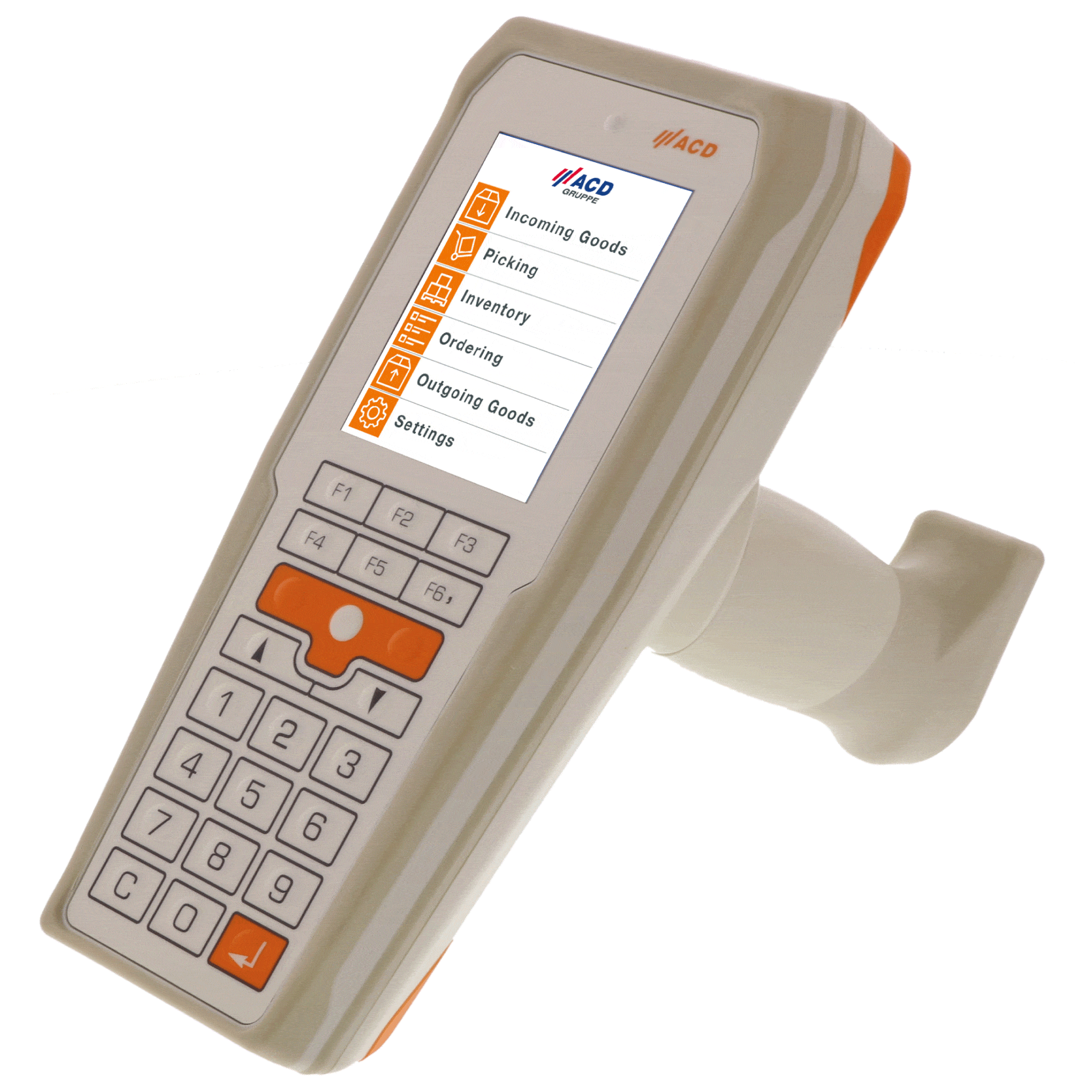

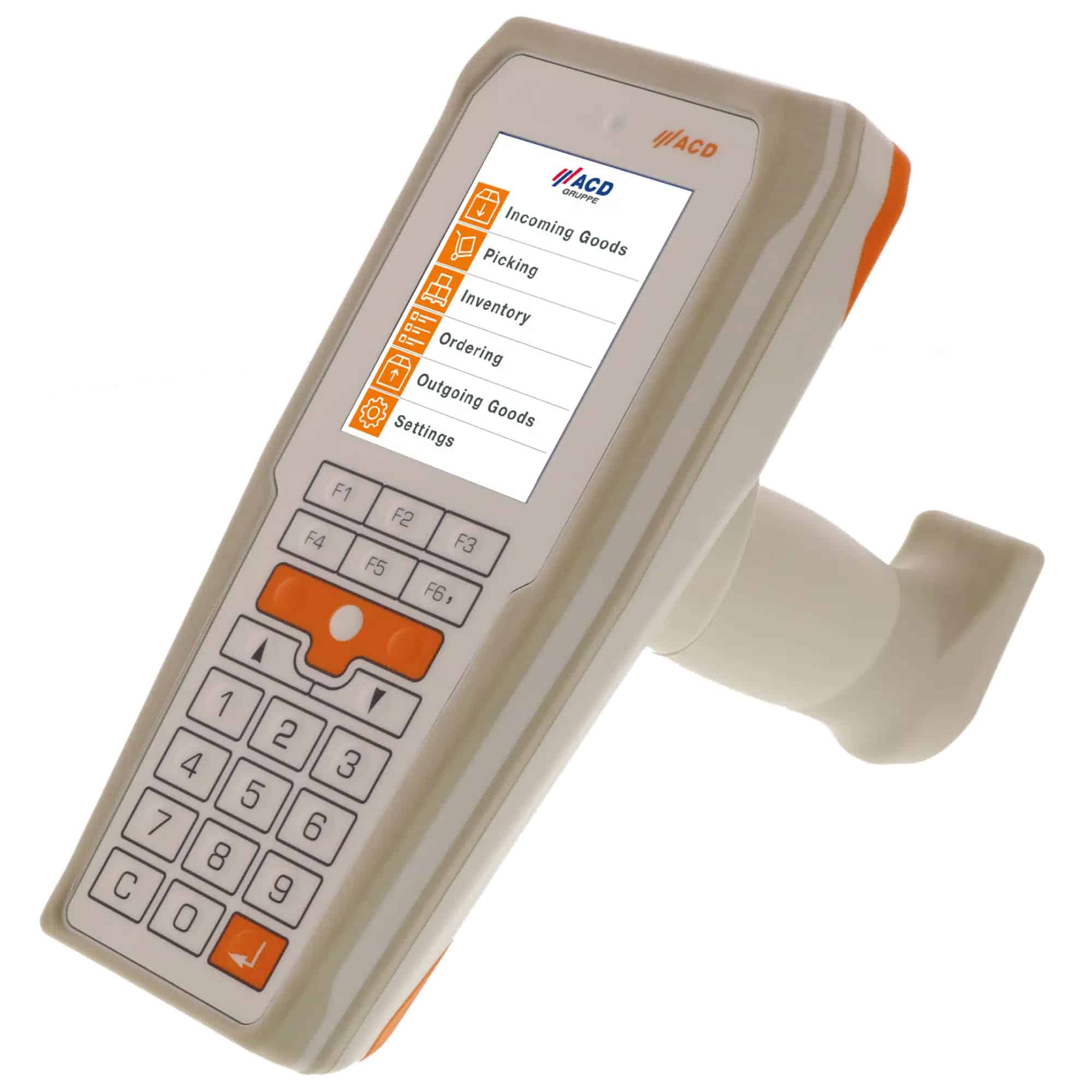

M266SE Pharma

Handheld Computer für die spezielle Nutzung im Pharmaumfeld.

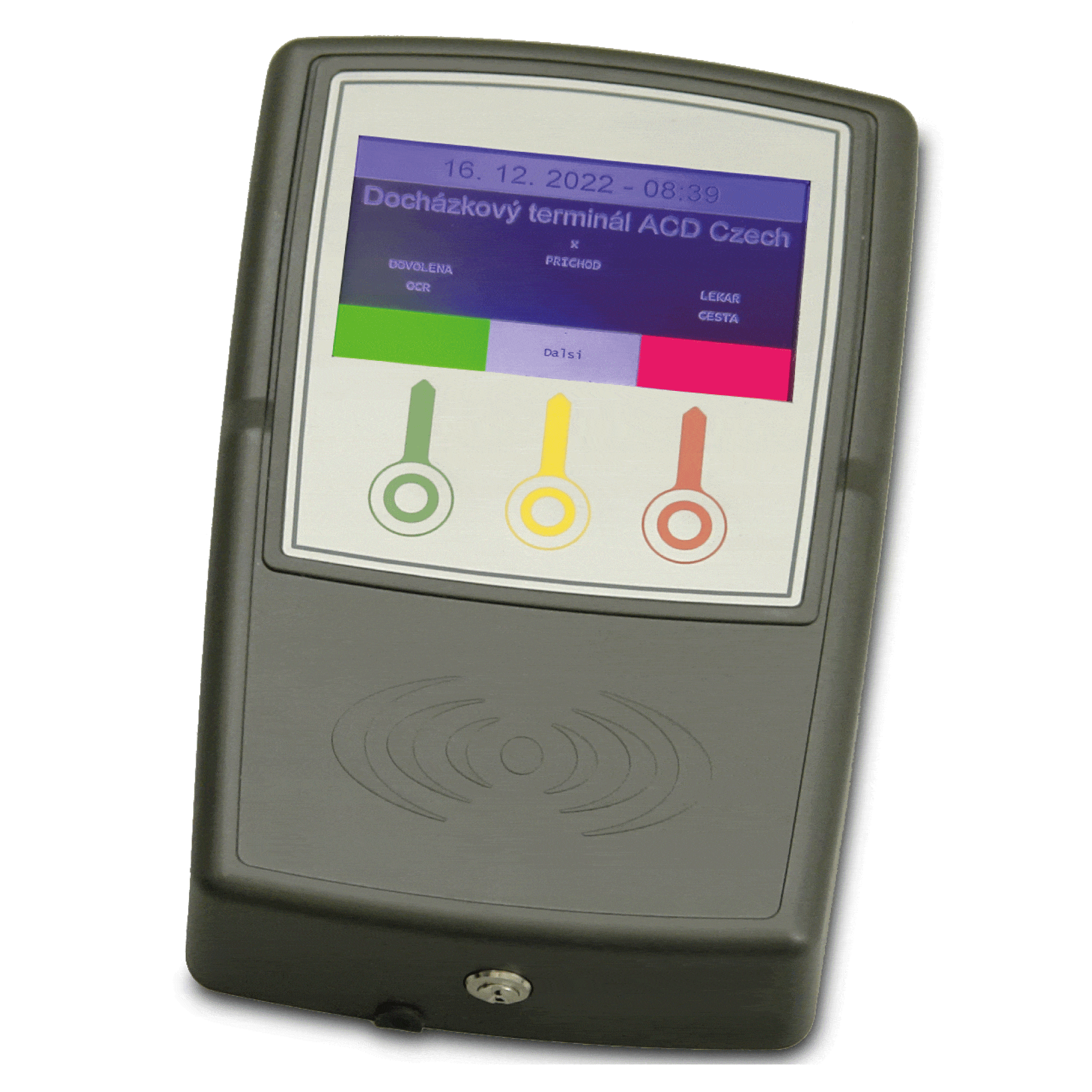

PZE

Personalzeiterfassungs-Terminal mit kundenspezifischer Visualisierung.

2020 10 Android Device Kit 6

Modulare Geräte Plattform: Android Device Kit Premium

Schnell zum maßgeschneidertem Android™ Industrie-Gerät

Ob Röntgensystem oder Schichtdickenmessgerät – neben der technischen Funktionalität entscheidet eine leichte, logische Bedienbarkeit mit über den Erfolg technischer Geräte.
Eine modulare Plattformlösung hilft, kundenspezifische, industrietaugliche Bedienschnittstellen kosteneffizient zu entwickeln und zu fertigen.

Hier setzt die ACD Gruppe an: Das auf industrietaugliche Android™ Produkte spezialisierte deutsche Unternehmen hat eine modular aufgebaute Embedded-Plattform entwickelt, mit der sich professionelle Anwender ein auf ihre Anforderungen zugeschnittenes Produkt zusammenstellen können.

Standardkomponenten sorgen für eine stabile Basis, während das Baukastensystem für sinnvolle Anpassbarkeit sorgt. Als Betriebssystem kommt Android™ Industrial+ zum Einsatz – eine für den professionellen Einsatz optimierte, hochsichere Variante des beliebten Betriebssystems.

Modulares embedded system kit „Made in Germany“

Basis des Android Device Kit Premium ist das Baseboard. Darauf lassen sich CPU-, Funk- und GPS-Module aufstecken. Das CPU-Board ist mit einem i.MX8M-Mini-Prozessor von NXP bestückt, der auf der energieeffizienten ARM-Architektur basiert.
Ob stationäres medizintechnisches System oder mobiler Handheldcomputer: Der Einsatzzweck bestimmt die benötigte Anzeigefläche der Bedienschnittstelle. Daher stellt der Android™-Device-Baukasten vorqualifizierte Touch-Screens mit Diagonalen von 3,5 Zoll, 5 Zoll und 10,1 Zoll zur Wahl.

Für zuverlässige drahtlose Konnektivität sorgt WLAN nach IEEE 802.11 a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz) sowie Bluetooth 5.0. Ein GPS-Modul mit integrierter Antenne übernimmt bei Bedarf die Standortbestimmung. Darüber hinaus hält das Android Device Kit weitere Schnittstellen, Sensoren und Komponenten bereit, mit denen sich die Bedienlösung noch weiter individualisieren lässt.

Im industriellen Einsatz stehen Daten- und Systemsicherheit sowie langfristige Verfügbarkeit im Fokus. Daher hat sich ACD entschieden, eine industrietaugliche Variante des beliebten Mobile-Betriebssystems Android™ zu entwickeln. Android™ Industrial+ vereint Systemsicherheit und lebenslangen Support mit der von Android™-Smartphones gewohnten modernen Benutzerführung. Es ist unabhängig von Drittanbietern, der gesamte Quellcode liegt bei der ACD in Deutschland. Gleichzeitig funktioniert es jedoch wie ein handelsübliches Android™-Betriebssystem.
