Technologie – SMT(osazování)

Technologie pro povrchovou montáž

Technologie SMT (povrchová technologie) nebo SMD (povrchová montáž) je dnes běžnou technologií v montáži desek plošných spojů..

Více stavebních prvků na čtverečný centimetr

SMT osazování

S ní lze pro čtvereční centimetr osadit více stavebních prvků. To šetří místo a snižuje výrobní náklady. Klade to však vyšší nároky na výrobní zařízení. Postup pájení v reflow peci musí bezpodmínečně probíhat pod dusíkem, protože jinak nemůžeme očekávat dobré výsledky pájení. Osazování probíhá obvykle na automatech, ručně pouze v malých sériích.

Zjistit více
Osazovací linky

Jádrem naší výroby je pět montážních linek sestávajících z tiskáren pájecí pasty od EKRA, (vysoce výkonných) osazovacích strojů od ASM, přetavovacích pecí od Rehm (1x parní fáze od ASSCON) a automatických manipulačních systémů od ASYS a Rommel.

Méně
SMT montáž - úspora místa a nižší náklady
Montáž PCB

Připevnění součástek na desce s plošnými spoji

Nanesení pájecí pasty

Prvním krokem v montáži desek plošných spojů je aplikace pájecí pasty. Prázdná deska s obvody se automaticky vyjme ze zásobníku. Stroj nanáší pájecí pastu pomocí šablony. Pájecí pasta má lepivou konzistenci, a proto může pevně udržet celé spektrum komponent na desce s plošnými spoji. Na druhé straně slouží také jako pájecí prostředek při procesu pájení v přetavovací peci.

Povrchově montáž komponent

Osazování

Zařízení pro povrchovou montáž (Surface Mounted Devices) jsou ve skupině ACD používána od roku 1989. Vyrábí se na pěti montážních linkách, přičemž linky běží ve dvousměnném provozu (v případě potřeby – ve třech směnách). Při obdržení nové objednávky na osazování se nejprve ve skladu provede vyskladnění, poté se jednotlivými komponenty vyzbrojí osazovací vozíky pro výrobní zařízení a zpřístupní se pro další výrobní proces.

Zjistit více

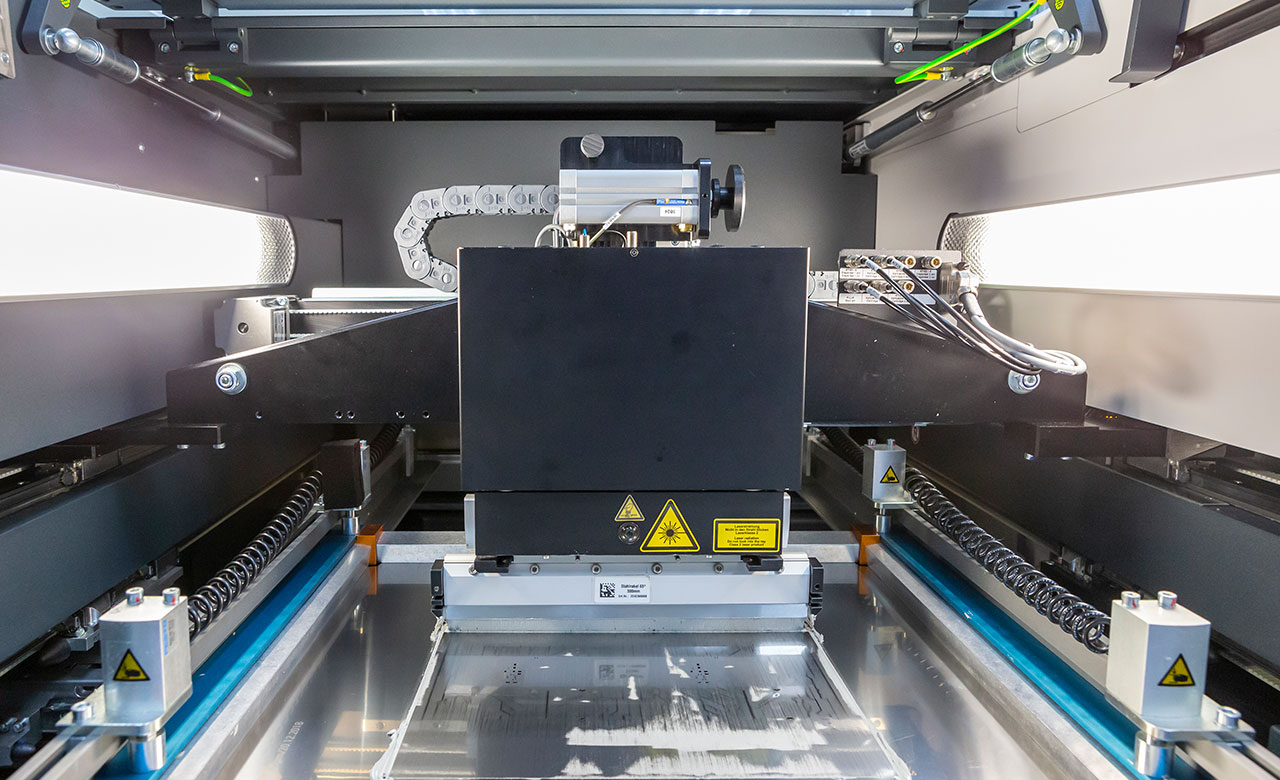

Aby se mohlo začít s osazováním, musí se odpovídající osazovací vozík umístit do stroje a nastavit tiskárnu šablon. Tiskárna šablon je plně automatický stroj, který srovnává desky s plošnými spoji se šablonou, čistí spodní stranu šablony a kontroluje množství pájecí pasty, která byla vytištěna. Po potisku DPS a inspekci pasty se DPS dopraví k osazovacímu automatu. My pracujeme mimo jiné s SX sérií, nejnovější generace. Automaty mají lineární provoz a digitální Vision System, pro zajištění velmi přesného osazení. Všechny stroje společně mají praktickou kapacitu výkonu osazování 320.000 osazen/hod.

Méně

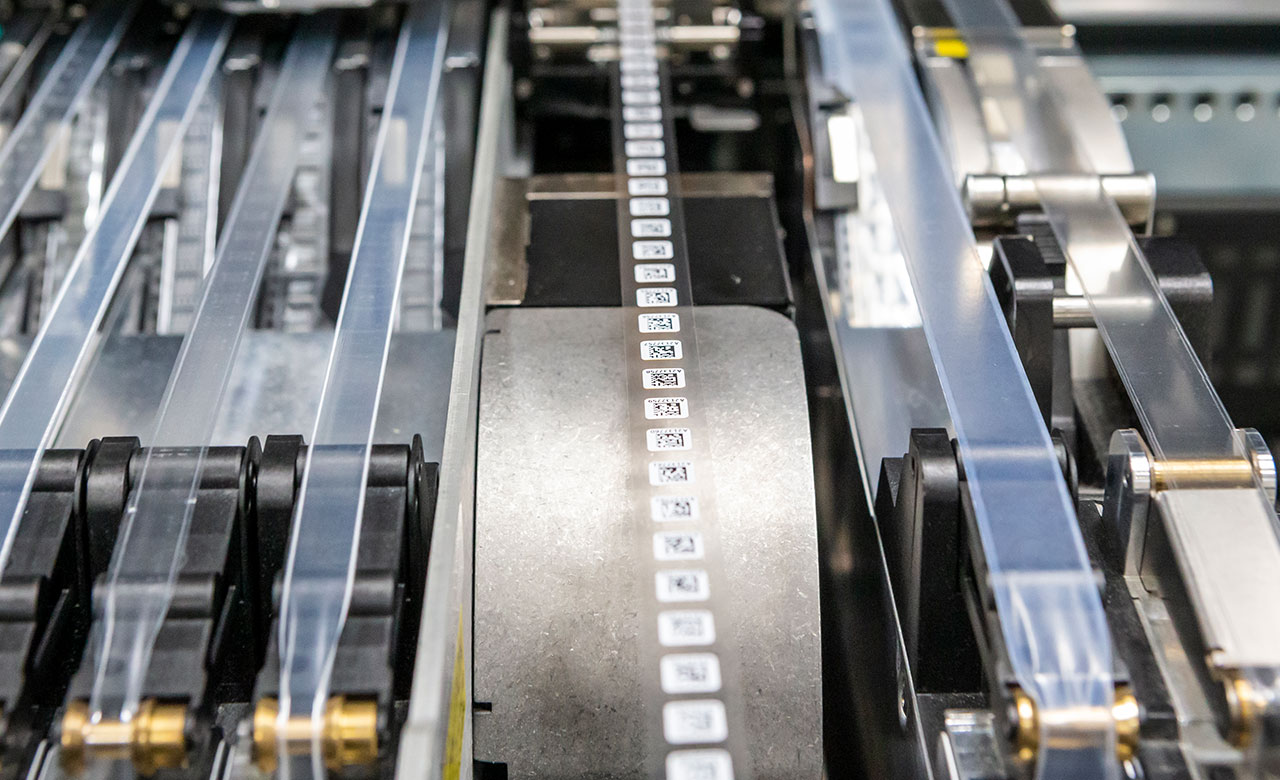

Vysoce přesná montáž součástí
