Technologie – THT (Oddělování)

Proces oddělování v
přířezu osazených desek

DPS se vyrábí společně v tak zvaných přířezech. Na konci procesu osazování se osazené desky rozdělí na jednotlivé desky, tak zvaným oddělováním.

Oddělování desek z přířezů

EMS – efektivnost osazování v přířezech

Při objednávání desek plošných spojů je třeba dbát na to, aby na celkové desce plošných spojů (přířezu) ve strojově zpracovatelném rozměru byl umístěn maximální možný počet jednotlivých desek plošných spojů. Po dokončení procesu montáže, SMT nebo THT, nebo jako smíšená montáž obou, se osazené desky s plošnými spoji rozdělí na jednotlivé desky s plošnými spoji, tzv. oddělováním. V závislosti na požadavcích třídy IPC je předepsána odpovídající přesnost procesu oddělení. Obecně lze říci, že čím vyšší je třída IPC, tím vyšší je přesnost oddělení. Proces oddělování lze odvodit z tohoto aspektu.

Oddělení PCB
Frézovací závod

THT – Oddělování

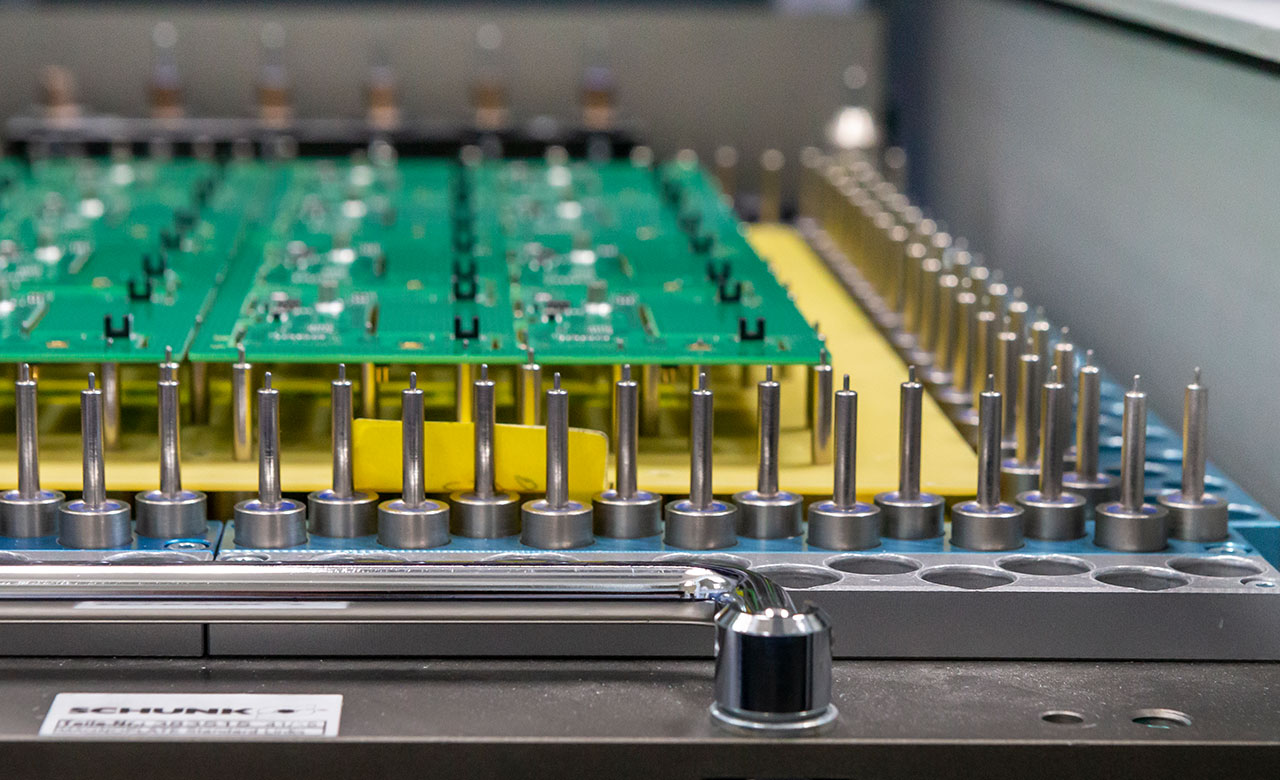

Dělení frézováním

Frézování se vyznačuje velmi rychlým, čistým a vysoce přesným oddělením. Po zasunutí panelu na přídržné kolíky nebo desku adaptéru a souvisejícímu zabezpečení proti otáčení je produkt plně automaticky zpracován a poté může být jednotlivě odlomen.

Zjistit více

Pro kvalitativně náročné a vysoké počty kusů stavebních skupin s přířezy, by se mělo zvolit vždy dělení frézováním. K tomu navíc je to nejvíc šetrná varianta při dělení přířezů.

Méně

THT – Oddělování

Lineární oddělování

Pro dělení drážkovaných přířezů se použije lineární oddělovač. Nožním ovládáním se spustí dva proti sobě ležící nože klínovitého tvaru do drážky. Skrz plynulý, kmitající sekční řez se přířez šetrně a relativně čistě oddělí.

Zjistit více

Díky oddělování bez mechanického pnutí budou samotné SMD stavební prvky v oblasti okraje nepoškozeny. Tloušťka DPS je flexibilně nastavitelná příslušným kolečkem. Měla by při tom být zohledněna zbytková tloušťka desky. Oddělování lineárním oddělovačem by se mělo používat pro malé až střední počty kusů, protože v tomto množství je nejefektivnějším řešením.

Méně
Lineární řezání
Separátor háčků

THT – Oddělování

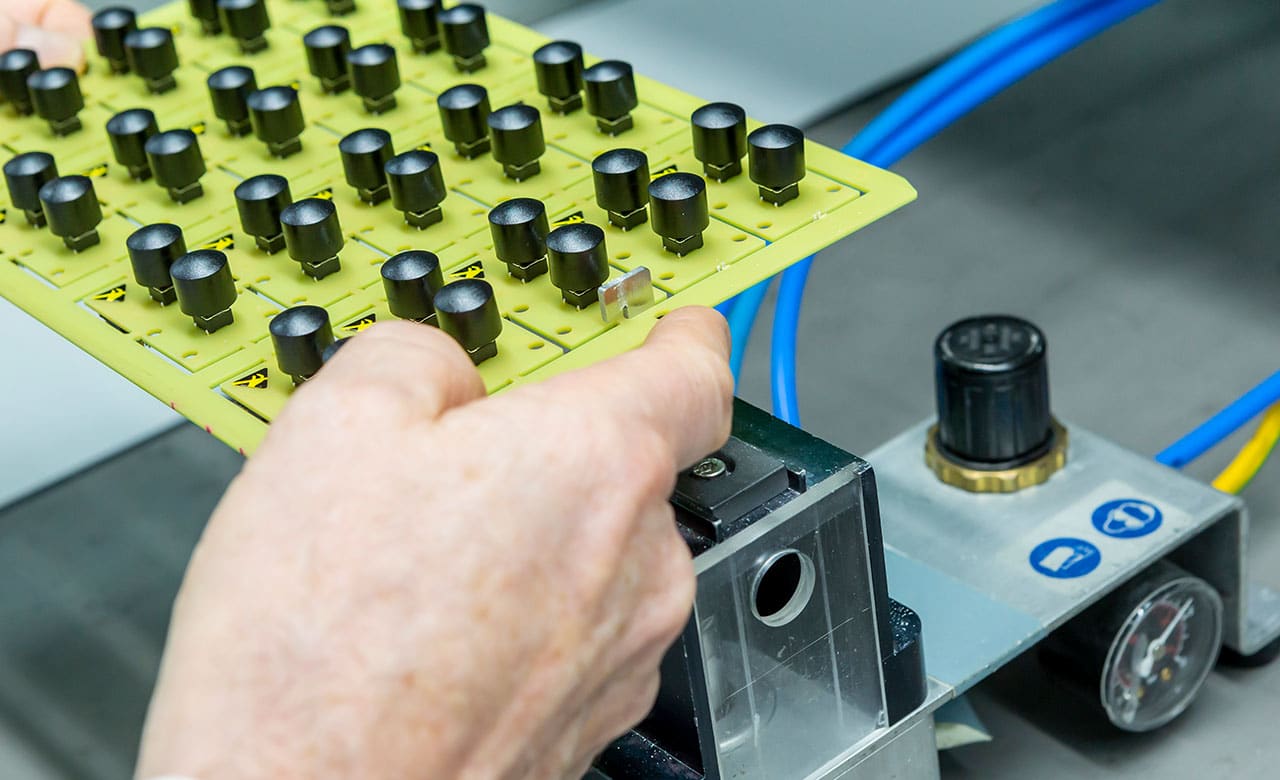

Sekací oddělovač

Pro oddělování obvodově frézovaných desek při velmi malých počtech kusů, s ne tak vysokými požadavky na kvalitu, se může použít sekací oddělovač. Zde se desky s frézovanou drážkou nasadí přes nůž na matrici. Poté pomocí nožního spínače dojde k oddělení vyseknutím.

Zjistit více

Postup dělení sekacím oddělovačem, by se měl používat pouze při nejmenších počtech kusů, protože to není čisté a kvalitní řešení pro rozdělování jednotlivých desek z přířezu.

Méně

Oddělování pomocí CNC fréz

Čistě jasně a velmi přesně

Tato varianta je nejlepší volbou pro IPC třídy 3 a 2 pro extrémně přesné dělení na jednotlivé desky s extrémně čistým dělícím okrajem. Náš tým zaujme svou profesionální a rychlou prací, jak při vytváření frézovacího programu, tak při samotném řezání. Odpovídající péče s
ESD ochranou je samozřejmostí.

Oddělení pomocí CNC frézky
Oddělení role

Rolovací oddělování u drážkovaných přířezů

Rychle a přesně

Tento postup, je našimi zákazníky často zadáván. Neosazené DPS získají u výrobce DPS příslušné drážkování, pro pozdější rozdělení. Tato technologie je výhodná pro zpracování menších až středních počtů kusů.
