Qualität – Optische Testverfahren

Optische und Röntgenprüfung 2D/3D

Zur Sicherstellung der 100%-Qualität der Bestückung stellt ACD Systemtechnik unterschiedliche optische Testverfahren im SMD-und THT-Bestückungsprozess bereit.

Prüfen auf Sicht nach der SMD-Bestückung

Automatische Optische Inspektion – SMT(AOI)

Automatische Optische Inspektion (AOI) prüft Anordnung der SMD-Bestückung: Scannen der Bestückung mit AOI-Systemen und vergleichen der Ergebnisse mit den CAD-Daten (Computer Aided Design). der Leiterplatte. Mittels Bildverarbeitungsverfahren werden falsch bestückte, verdrehte oder versetzte Bauteile und Verunreinigungen gefunden.

SMD optische Inspektion
systemtechnik qualitaet optische testverfahren smd roentgen inspektion

Prüfen auf Sicht nach der SMD-Bestückung komplexer Bauteile

Automatische Röntgen Inspektion – SMT (AXI)

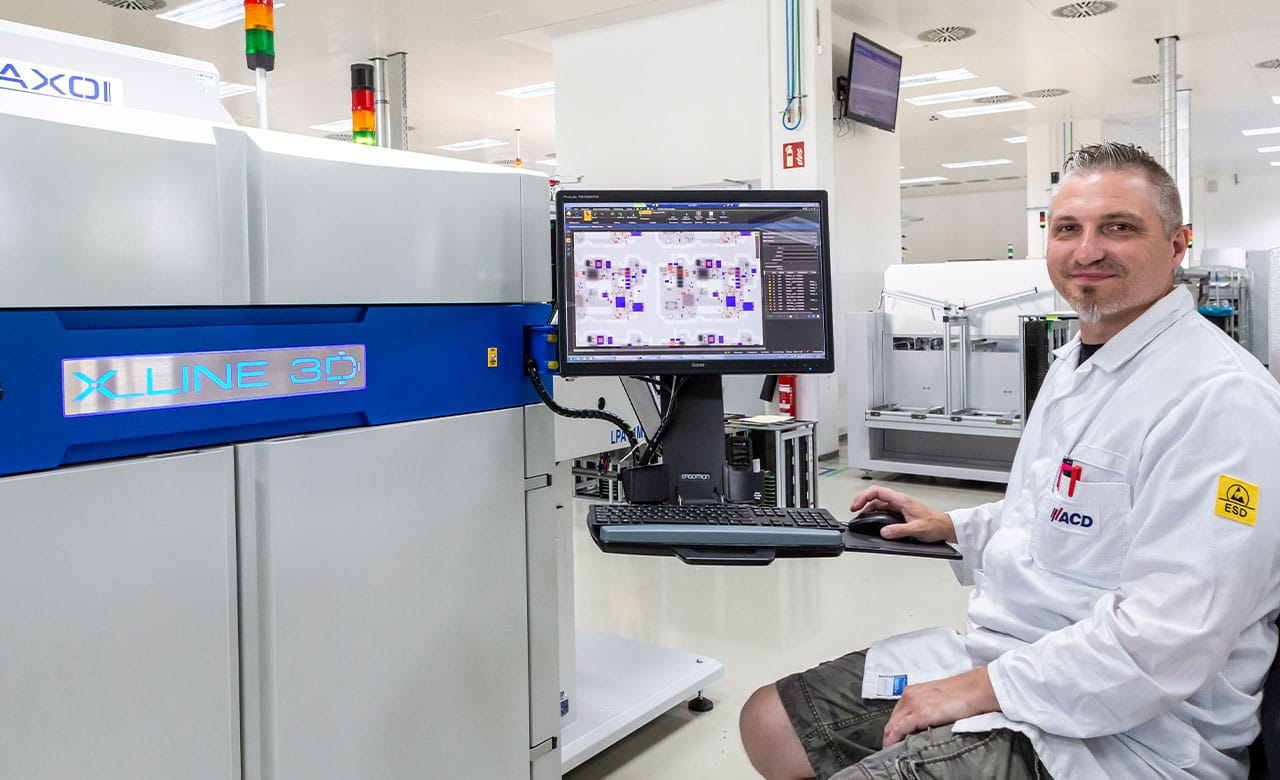

Automatische Röntgen-Inspektion (AXI) prüft Bauteile, die durch die optische SMT-AOI nicht kontrolliert werden können. Mittels der 2D/3D Röntgenprüfung wird auf ordentliche Lötstellen untersucht. Dies gilt zum Beispiel für BGA-Bauteile, deren hochpolige Anschlüsse unterhalb des Integrierten Schaltkreis-Gehäuses liegen.

Prüfen auf Sicht nach der THT-Bestückung

Automatische Optische Inspektion – THT(AOI)

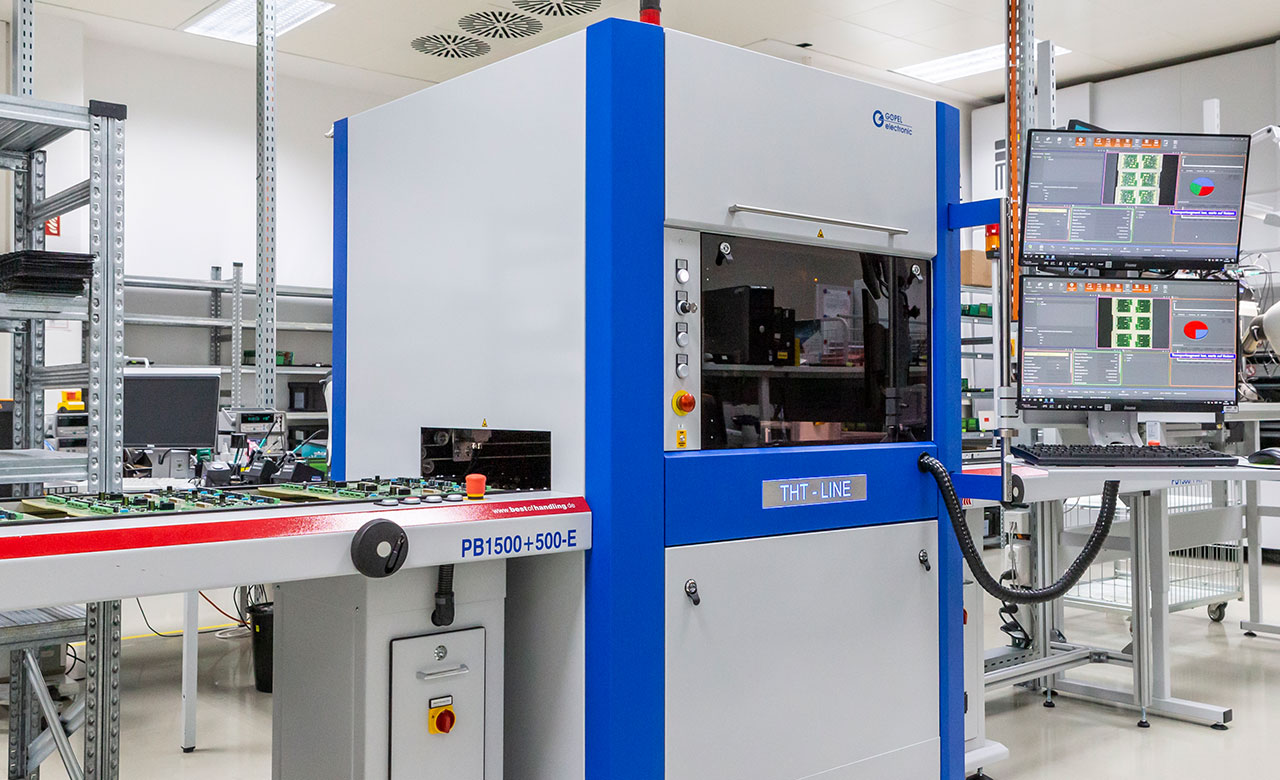

Automatische Optische Inspektion (AOI) prüft Anordnung der THT-Bestückung. Mittels Bildverarbeitungsverfahren werden falsch bestückte, verdrehte oder versetzte Bauteile und Verunreinigungen gefunden.

THT optische Inspektion
systemtechnik qualitaet optische testverfahren sichtkontrolle

Prüfen auf Sicht nach Bestückungsplan

Sichtkontrolle

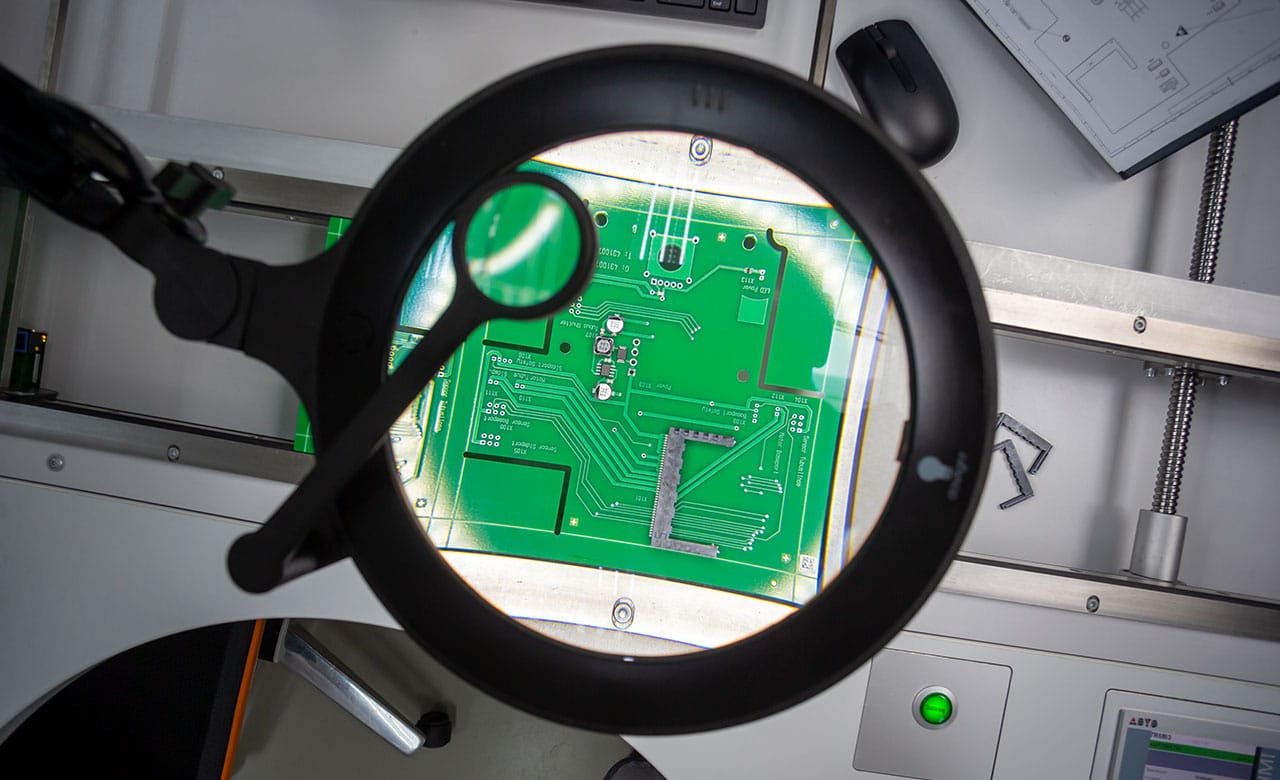

Wird eine Sichtkontrolle gewünscht, dann erfolgt eine manuelle Sichtkontrolle auf Grundlage des Bestückplanes. Die Prüfung ist IPC-A-610 konform. Hier werden Vergrößerungshilfen für sie sehr kleinen Bauteile verwendet und UV-Licht für Lacke verwendet.

Optische Prüfverfahren mit Durchblick

Start mit optischen Verfahren

Zur Sicherstellung der Bestückungs-Qualität verwenden wir im Prozess unterschiedliche optische Methoden. Diese Prüfungen führen unsere langjährigen und erfahrenen Mitarbeiter im Umfeld der EMS Qualitätssicherstellung sehr sorgfältig und kostenbewusst durch.

EMS Qualitätssicherstellung
Inline SMD Prozesskontrolle

Testen während der SMT-Bestückung

Inline SMD-Prozesskontrolle

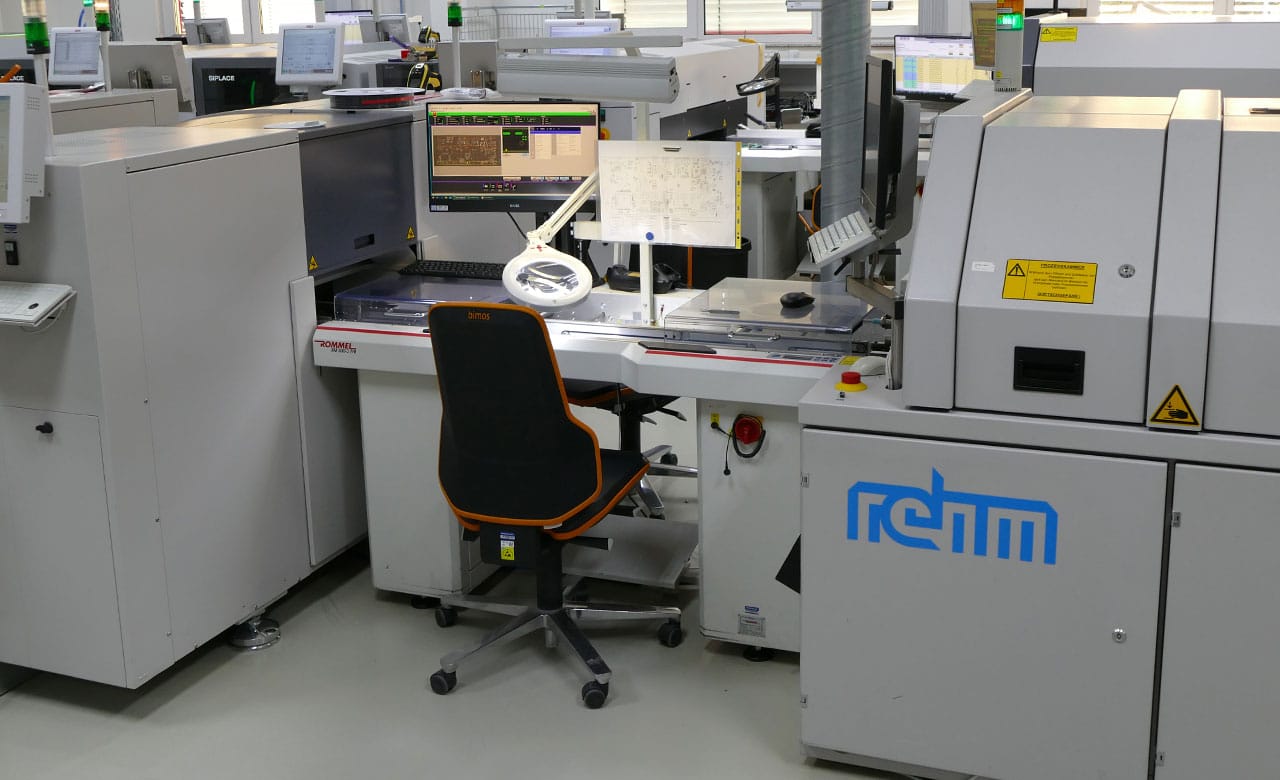

Während des Bestückungsvorgangs durch die SMD-Bestückungslinien wird sowohl das Aufnehmen der Bauteile als auch die Bestückung durch Kamerasysteme in-line überwacht. Dies ist die erste optische Inspektion im Prozess.

Testen nach der SMD-Bestückung (SMT-AOI)

Korrekt SMD bestückt?

Nach Abschluss des Lötprozesses bei der SMD-Bestückung im Reflowofen oder Dampfphasenofen werden alle SMD-bestückten Baugruppen 100% sichtgeprüft. Hier wird auf die korrekte Bestückung der Bauteile mit der richtigen Polung und in der richtigen Lage unter Zuhilfenahme von Vergrößerungsoptiken geachtet.

SMD Bestückung
SMT Bauteile

Röntgenprüfung für BGAs (SMT-AXI)

Versteckte Lötstellen prüfen

Hochpolige SMT-Bauteile haben kugelförmige Anschlusspunkte (BGA=Ball Grid Array) unterhalb des Bauteilegehäuses. Um die Qualität der Lötstellen bei diesen hochpoligen IC (Integrierten Schaltkreisen) zu prüfen kommen unsere 2D und 3D-Röntgenprüfstationen zum Einsatz.

Sichtkontrolle manuell

Bestückungs-Qualität erkennen

Zur manuellen Prüfung der Qualität verwenden wir die Sichtkontrolle nach IPC-A-610-Standard. Unsere Experten sind hier exzellent ausgebildet in der Bewertung der Qualität von elektronischen Baugruppen.

manuelle Prüfung
