M2Smart® HMI10
M2Smart® HMI10 Wired
Bei der Bedienung von industriellen Anlagen und Maschinen ist ein hohes Maß an Sicherheit erforderlich. Not-Halt und Zustimmtaster sind unverzichtbare Funktionen in Notfallsituationen. Das kabelgebundene M2Smart® HMI10 bietet durch diese Komponenten funktionale Sicherheit. Das M2Smart® HMI10 Wired ist eine optimale und robuste Lösung für die Industrie.
Produktinformationen
M2Smart® HMI10 Wired

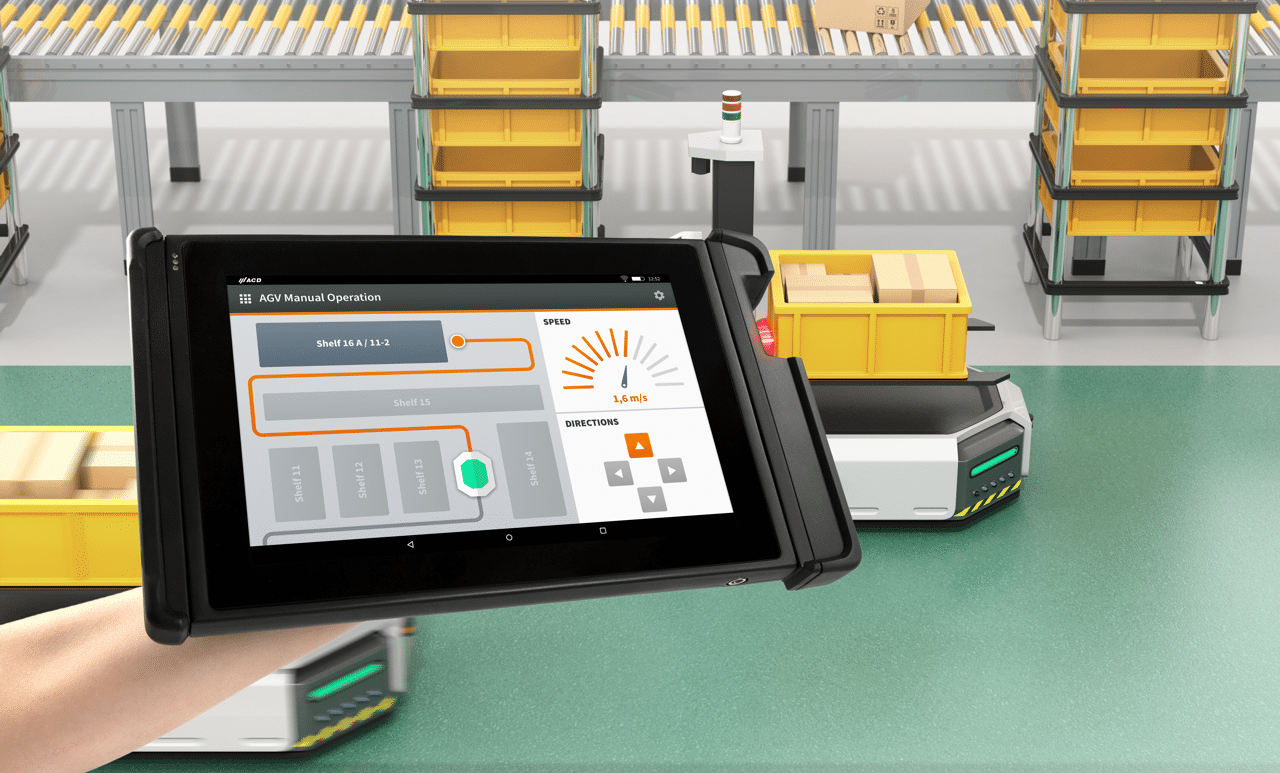

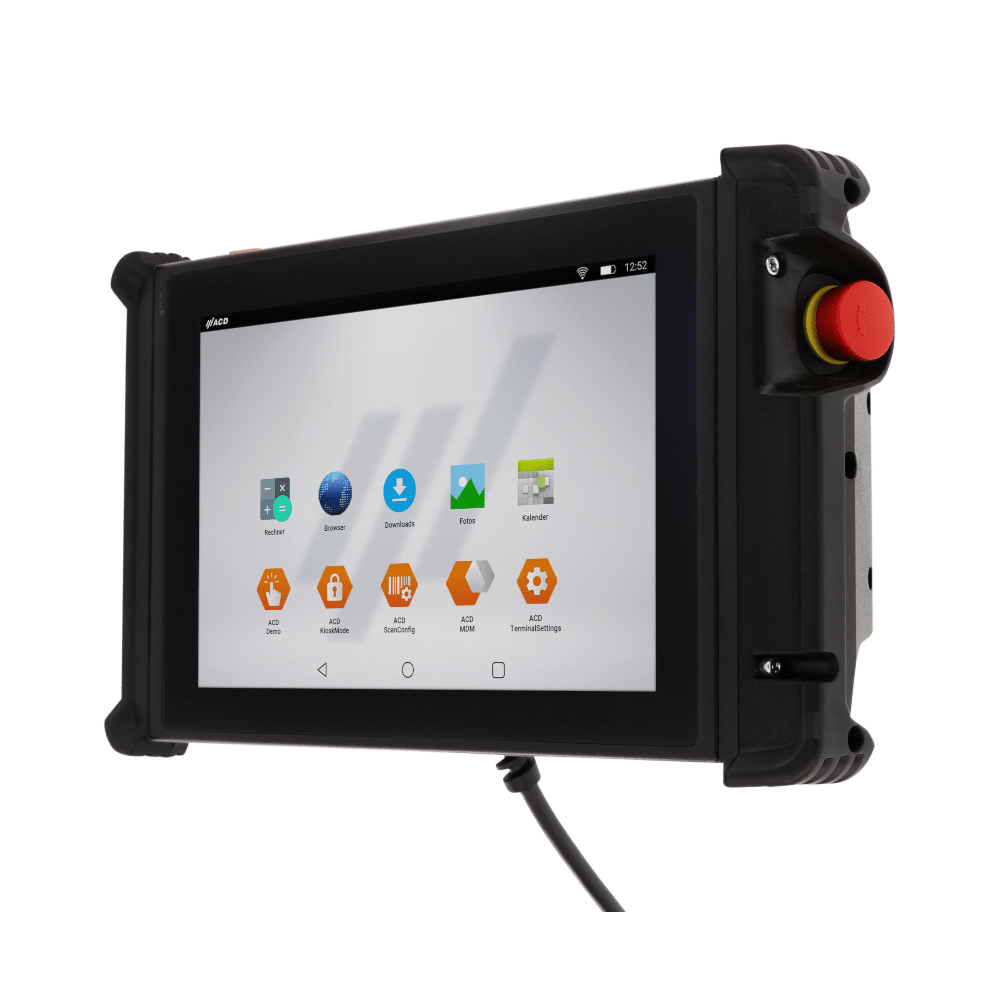

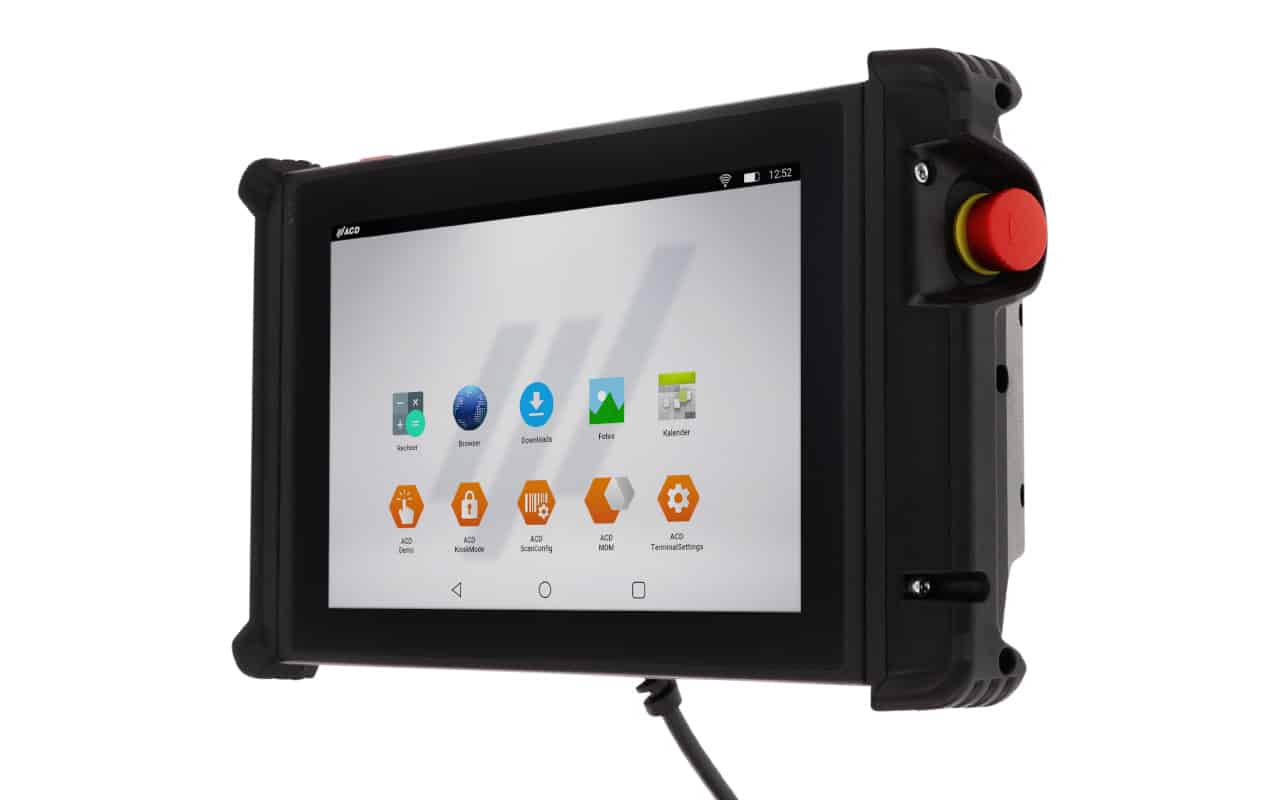

Mit dem M2Smart® HMI10 Wired ist es möglich, den hohen Anforderungen in Punkto Sicherheitsausstattung einer Maschine gerecht zu werden. Der obligatorische Not-Halt-Taster, wie auch ein dreistufiger Zustimmtaster sind direkt am mobilen HMI-Gerät angebracht und können im Notfall unverzüglich und einfach ausgelöst werden. Das 10,1 Zoll-Display hat eine optimale Größe und bietet reichlich Platz zur komfortablen Anzeige von Informationen. Das sichere Betriebssystem Android™ Industrial+ steht für hohe Datensicherheit und einfache Handhabung. Es erfolgt keine Weitergabe von Daten an Dritte.
Einige Keyfacts
- Zuverlässige Bedienung auch im sicherheitskritischen Bereich
- Seitlich angebrachter Not-Halt und Griff inkl. dreistufigem Zustimmtaster auf der Geräterückseite
- Übertragung aller Non-Safety-Daten wie Bedien- und Visualisierungsfunktionen per WLAN
- Hohe Sicherheit und intuitive Bedienung durch
Android™ Industrial+ Umgebung - Kundenspezifische Module wie Joysticks, Handräder, etc. möglich
- Komfortable Bildschirmgröße durch 10,1 Zoll Display
- Kapazitiver Touchscreen zur einfachen und gewohnten Bedienung
- Diverse ACD Software-Produkte wie bspw. ACD KioskMode und gleichzeitige Nutzung weiterer Android™-Apps
Technische Daten
Alle Daten auf einen Blick
Display
- Typ: IPS TFT-Farbdisplay
- Größe: 10,1“ (16:10)
- Auflösung: 1280 x 800 Pixel
- Helligkeit: 500 cd/m2
- Touchscreen: Kapazitiv, Blendfreie Hartbeschichtung (3H)
- Hintergrundbeleuchtung: LED-Backlight
- Anzeige: Drei Status LEDs
Sicherheitselemente
- Zustimmtaster und Not-Halt-Taster: Performancelevel PLe nach ISO 13849 erreichbar
- Not-Halt B10d: 250.000
- Zustimmtaster B10d: 2.000.000 (24 V AC/DC, 100 mA), 100.000 (Nennlast)
Bedienelemente
- Not-Halt-Taster: Not-Halt-Taster, 2-kanalig, 2 Öffner (NC)
- Zustimmtaster (optional): Dreistufiger Zustimmtaster, 2-kanalig, 2 Schliesser (NO), geeignet für Rechts- und Linkshänder
- Tasten: On-/Off-Taste, eine seitliche Taste (frei konfigurierbar)
Abmessungen, Gewicht
- Abmessungen mit Zustimmtaster:
196 x 333 x 93 mm (L x B x H) - Gewicht mit Zustimmtaster, ohne Kabel:
Ca. 1650 g - Abmessungen ohne Zustimmtaster:
196 x 333 x 64 mm (L x B x H) - Gewicht ohne Zustimmtaster, ohne Kabel:
Ca. 1450 g
Schnittstellen
- Kommunikation der Visualisierungs- und Bedienerdaten: WLAN nach IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4 GHz/5 GHz) inkl. BT-kompatibler Nahbereichsfunk 5.0
- Kommunikation der Sicherheits-Daten: Kabelgebunden (Not-Halt- und Zustimm-Funktion)
- Anschlusskabel: Länge: 5 m oder 10 m
- Außenmantel: PUR (bei Version mit Zustimmtaster), TPE (bei Version ohne Zustimmtaster)
- NFC-Reader (optional): Reader/Writer mode, Peer to Peer mode, Card emulation
- NFC-Protokolle: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa
- Lautsprecher: Integrierter Lautsprecher
- USB: USB-C zur Datenübertragung
- Kamera (optional): 5 MP Autofokus-Kamera mit Beleuchtung
Stromversorgung
- Stromversorgung: 15 – 24 V DC (+/- 15 %), 20 W
- Akku (optional): Schnellwechselakku, Li-Ionen, 22,8 Wh (6.000 mAh/3,8 V), Akkuwechsel im laufenden Betrieb (ca. zehn Sekunden Pufferung)
Rechenkern
- CPU: NXP® i.MX8M Mini, 4x Cortex A53 (4x 1,8 GHz) und 1x Cortex M4 (1x 400 MHz)
- Speicher: 16 GB Flash, 4 GB RAM (optional 32 GB Flash erhältlich)
Allgemeines
- Betriebssystem: AndroidTM Industrial+
- Gehäuse: ABS/PC
- Schutzart: IP54
- Betriebstemperatur: -20 °C bis 50 °C
- Lagertemperatur: -20 °C bis 60 °C
- Ladetemperatur: 5 °C bis 35 °C
- Rel. Luftfeuchte: 5 % bis 90 %, nicht kondensierend (M2Zustimm10: 45 % bis 85 %, nicht kondensierend)
- Zulässiger Luftdruck: Bis 2.000 m ü. N. N. (Betrieb, Lagerung, Transport)
- Optional: Verschiedene Module wie z. B. Handräder, Zusatztasten auf Anfrage
- Zertifizierungen: in Arbeit
- Systemkomponenten: M2Smart® HMI Access Point (optional)
Technische Daten
M2Smart® HMI Access Point
Allgemeines
- Spannungsversorgung: Über Ethernet (PoE) oder 3-poligen Stecker
- Spannungsversorgung Ethernet (PoE): 37 – 57 V
- Spannungsversorgung 3-poliger Stecker: 19 – 36 V, 1,7 W
- Gehäuse: Kunststoff
- Schutzart: IP66, IP67
- Betriebstemperatur: -40 °C bis 65 °C
- Lagertemperatur: -40 °C bis 85 °C
- Zertifizierung: CE, UL, ATEX, FCC, IC
Schnittstellen
- Anschlüsse: RJ45, 3-poliger Schraubanschluss
- Kommunikation: BT-kompatibler Nahbereichsfunk V2.1, WLAN
- Betriebsmodus: Access Point
- Pairing: Verbindungskonfiguration und Pairing über AndroidTM Einstellungen
Abmessungen, Gewicht
- Abmessungen: 68 x 75 mm (B x H), Höhe über Montagefläche: 42 mm
- Gewicht: 85 g
Produkt Equipment
Zubehör
M2Smart® HMI10 w – Passive Halterung SE
Passive Wandhalterung ohne Lademöglichkeit
• Betriebstemperatur: -20 °C bis 50 °C
• Geräteabmessungen: 124 x 270 x 112 mm (L x B x H)
• Gewicht: 500 g
• Besonderheit: Aufrüstung zur aktiven Halterung möglich
Kapazitiver Touchstift
Kapazitiver Touchstift zur einfachen Bedienung des M2Smart® HMI10 Wired
• Länge: Ca. 11 cm
• Durchmesser: Ca. 0,6 cm
M2Smart® Displayschutzfolie 10,1 Zoll / reflexionsarm
Displayschutzfolie mit Antireflexionsbeschichtung
• Material: Extrem robuster Polymerverbund
• Technologie: Anti-Fingerprint
• Oberfläche: > 3H-Oberflächenhärte
M2Smart® Displayschutzfolie 10,1 Zoll
AirGlass Displayschutzfolie
• Technologie: Anti-Fingerprint
• Oberfläche: 9H-Ritzhärte
• Stoßfestigkeit: IK06
Ähnliche Produkte
Produkte, die Sie auch interessieren könnten
M2Smart® HMI Case
Kabelgebundes Case (Hybrid-Lösung) zur Nutzung gängiger Tablets im sicherheitskritischen Bereich
M2Smart® HMI5
Kabelloses HMI-Gerät für funktionale Sicherheit mit 5 Zoll
M2Smart® HMI10 Wired
Kabelgebundenes HMI-Gerät (Hybrid-Lösung) für funktionale Sicherheit
M2Smart® HMI10
Kabelloses HMI-Gerät für funktionale Sicherheit mit 10 Zoll
Downloads
Flyer & Kataloge
Downloads
Technische Unterlagen
Mobiles HMI mit 10 Zoll für die smarte Maschinenbedienung
M2Smart® HMI10 kabelgebundenes HMI-Gerät mit sicherem Betriebssystem

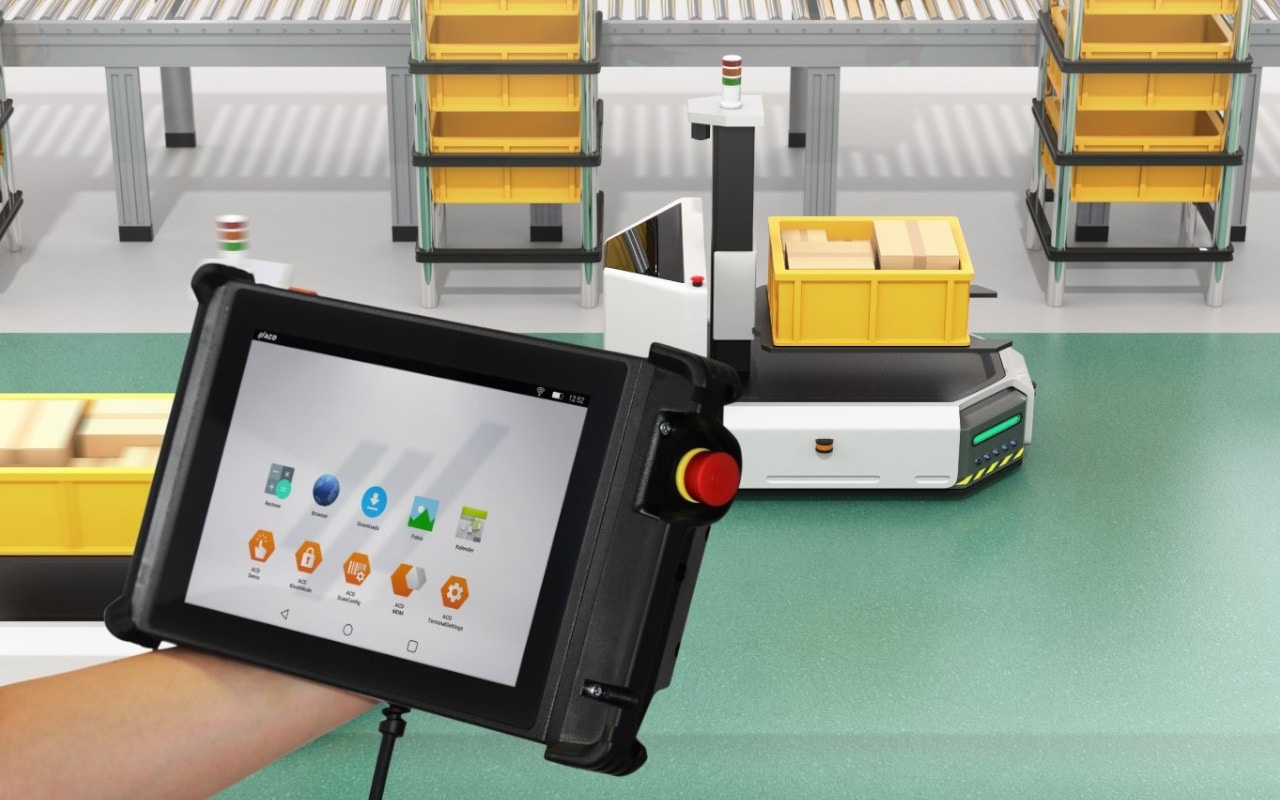

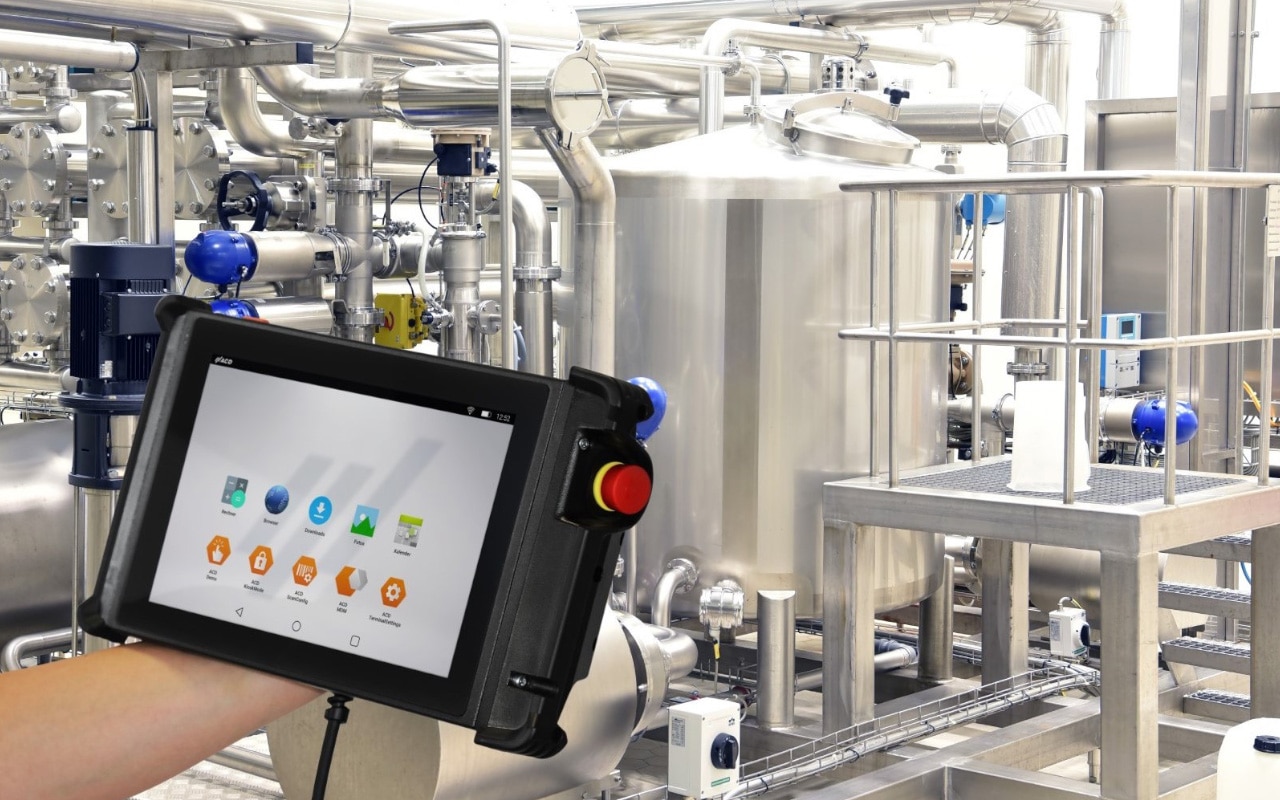

Das M2Smart® HMI10 Wired ist mit einem Not-Halt, Zustimmtaster und dem sicheren Betriebssystem Android™ Industrial+ ausgestattet. Das neue kabelgebundene HMI-Gerät vereint Robustheit, Funktionalität und Sicherheit. Dank des Anschlusskabels zur Energieversorgung und zur Übertragung der Sicherheitsdaten ist ein unterbrechungsfreies Arbeiten möglich.
Sicheres Betriebssystem Android™ Industrial+ und robustes Design
Das Anschlusskabel des M2Smart® stellt die Energieversorgung und gleichzeitig die Übertragung der Safety-Daten sicher und sorgt für ein reibungsloses Arbeiten ganz ohne Unterbrechungen. Das Betriebssystem Android™ Industrial+ zeichnet sich – im Gegensatz zu herkömmlichen Android™-Versionen – durch eine besonders hohe Systemsicherheit aus, da keine Daten an Dritte abwandern. Einzigartig ist auch die langjährige Verfügbarkeit und der lebenslange Support und das bei einer gewohnten Benutzeroberfläche.
Das HMI-Gerät überzeugt mit ausgereiften Sicherheitskomponenten, wie integriertem Not-Halt Taster und einem dreistufigem Zustimmtaster am Griff. Das Not-Halt Modul sowie der ergonomische Zustimmtaster können flexibel von dem Anwender gewechselt werden. Durch das modulare Konzept des M2Smart® HMI10 Wired sind dem Anwender keine Grenzen gesetzt und vielseitige Einsatzmöglichkeiten gegeben. Kundenspezifische Anpassungen, können jederzeit durch die ACD Elektronik GmbH entwickelt werden.
